影驰GTX980 GAMER详尽解析：超越公版11%

8+2相供电 PCB设计与做工用料

　　影驰GTX 980 GAMER的PCB布局与公版有几分相似，尤其是供电系统以及LC滤波电路的摆放规划。不同的是，核心供电和显存供电相位数比公版都有所增加。

影驰GTX 980 GAMER PCB正面特写

影驰GTX 980 GAMER PCB背面特写

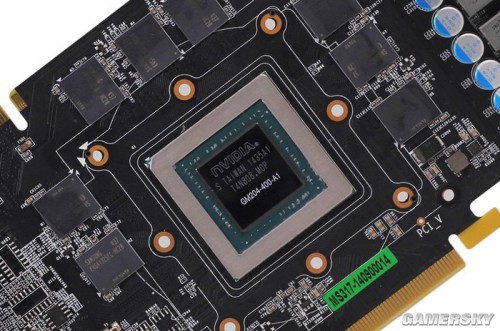

GPU芯片特写，采用NVIDIA Maxewll架构的GM204-400-A1核心

　　在NVIDIA核心代号里，后缀“400”代表它为此款芯片完整性能版本，或称为最高版本。“A1”则代表正式定型第一版，就如同美军坦克的M1A1和卡宾枪里的M4A1一样。

显存芯片特写

　　GTX 980 GAMER采用三星GDDR5的0.28ns颗粒，标准等效频率为7000Mhz，官方亦按照此标准设定了出厂显存频率。单颗容量即为512MB，共8颗组成4GB的总容量。

供电部分特写

　　供电设计是体现AIC厂商设计实力的重要的区块之一，为不辱GAMER的名号，影驰赋予其远超过公版的设计规格：6相核心供电加两相显存供电，每相供电搭配一上两下三颗整合式MOSFET。在两个8pin供电端口处的耦合电感也没有省略。
