转换效率超80plus标准 实测影驰600W铂金电源

双激加DCtoDC方案，拆解分析

　　该电源采用典型的主动PFC加双管正激方案，不仅12V输出，5V和3.3V输出也为PWM脉宽调制电路处理的DCtoDC设计，下图该方案的典型特征主变压器和辅助变压器清晰可见。FPC则采用双磁密闭电感，能把功率因数提高到0.98。

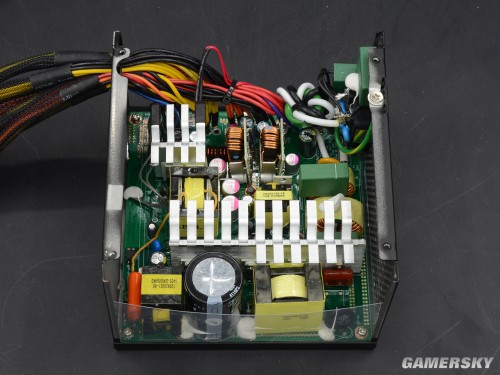

内部PCB制造工艺精细，电容、电感等元件普遍采用日系、台系产品，质量上乘

一丝不苟的一二级EMI滤波电路，差模电感和共模电感用料也相当扎实

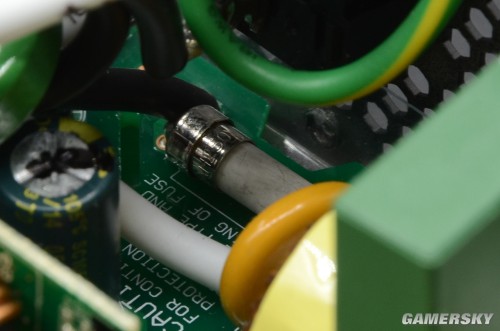

市电输入端的保险丝，隐藏在导线和元器件下面，电流过大时熔断

　　这里要插一句，这个保险丝看似不起眼，但十分有必要。当电流过大，尤其是短路时，能够保护电源主体零件不损坏，大大降低了维修难度和成本。

5V与3.3V输出采用由12V端口处的DC to DC模块转化得到，这是高转换效率电源必备设计

双探头智能温控，根据散热片的温度控制风扇转速，获得极致静音效果
