雷柏V500游戏机械键盘内部拆解
固定键盘外壳与轴体承载钢板的螺丝被巧妙的隐藏在了键帽的下面,因此,想要拆机雷柏V500游戏机械键盘的话,我们首先要做的就是先把键帽全部拔下来。
拔掉键帽,轴体与隐藏在下面的螺丝都露出来了。在此,我们可以看到,雷柏V500用的是雷柏自主黑轴,压力克数约为60g,单键寿命6000万次,直上直下的结构,手感跟cherry黑轴并无太大的差异。
把面板上的螺丝全部卸掉后,我们就很轻易的将钢板与PCB版轻易的拿了出来。浅蓝色的钢板和白色的外壳形成鲜明的对比,活力十足。钢板、轴体和PCB板全都固定在了一起,十分牢固,很难进一步打开,于是我们就不做更进一步的拆解了。

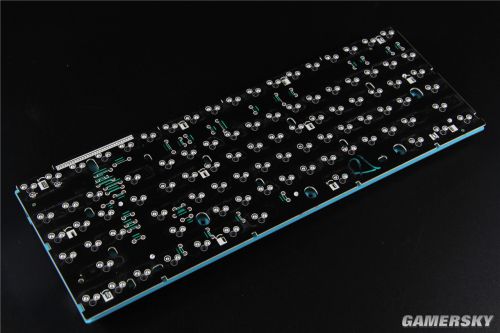

虽不能借助进一步的拆解来鉴定这一次雷柏V500的做工,但是从外露的地方,如指示灯、排线和底部的焊点及个别电器元件看出来,雷柏V500的做工毫不马虎,相当的扎实:焊点牢固干净,整体布局整齐有序。

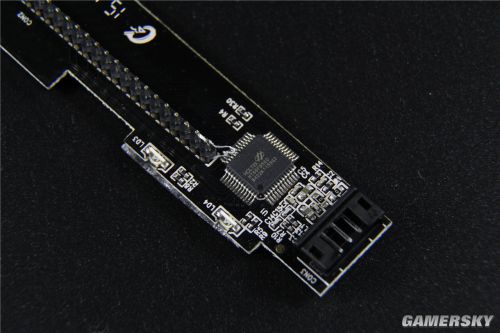

雷柏V500游戏机械键盘的主控和其他芯片并没有焊接在键盘主PCB板上,而是全部集中在键盘内部的一块小电路板上,这块电路板在嵌在键盘外壳内部,插在主PCB板上。这次雷柏V500采用的是Holtek(合泰)的主控,型号为HT66FB560,兼容USB 2.0规范,提供ICP、ISP、IAP烧录模式,支持在线更新功能,可高达百万次的擦写次数。
