少见的布局,大量的电容

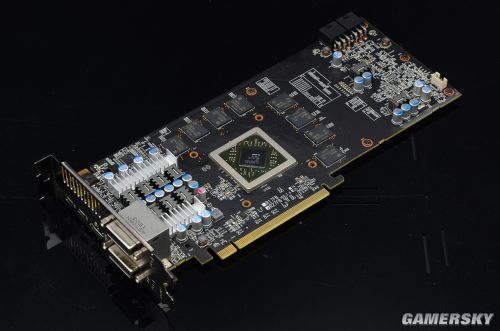

迪兰R9 370X DEVIL的PCB设计布局属于相对少见的那一类,它将核心供电和显存供电以及省电模块分别布置于GPU核心两侧。黑色的PCB表面经处理泛磨砂质感,高大上的即视感很强。

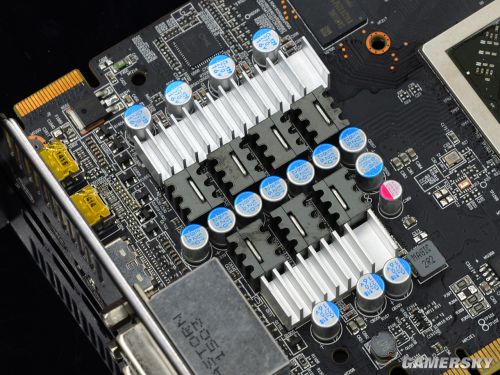

供电部分设计为七相核心供电,功率IC上贴附着散热片。由于散热片粘的实在太牢固,为了防止损坏元件,小编没有硬把它揭开,下图在使用同样元件的其它部分我们可以一睹其尊容。迪兰为这款显卡配备的电感实属亮点,它铁芯缓冲式设计可以最大程度消除高负载下电磁产生的共振啸叫,小编亲测它是目前见到过的对啸叫控制的最好的型号。

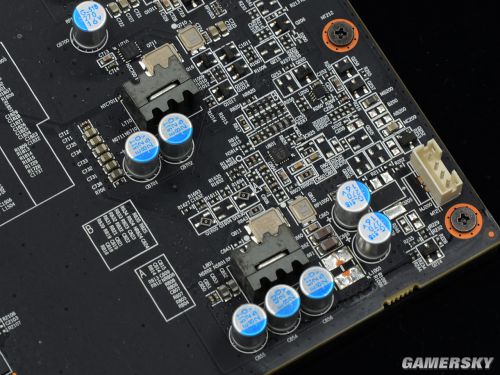

AMD独家省电系统,在显卡待机时,大功率DC-DC系统的转换效率下降会使热损耗比例增加,所以单独设计了这套小型电源模块来负责供电,尽可能地减小电能损耗。我们可以看到供电模块中采用的功率IC是一种单体和双体金属封装的MOSFET,每相一上两下,具有优良的自散热效果。
PCB背面在GPU核心和供电模块区域安装有大量的陶瓷贴片电容,用料着实扎实
R9 370X的图形芯片,以往都由台积电设在本岛的工厂生产,现改由中国大陆制造了
显存为喜闻乐见的三星GDDR5 446 0.3ns颗粒,单颗容量256MB,共8颗,总容量2GB,理论速度6500MHz。因为目前MBGA封装的单颗显存最大连接位宽是32bit,而R9 370X拥有256bit位宽,所以不能用四颗512MB容量的颗粒来实现。
