80PLUS白金神器：全汉AURUM PT 1000千瓦级电源详测

电源内部结构

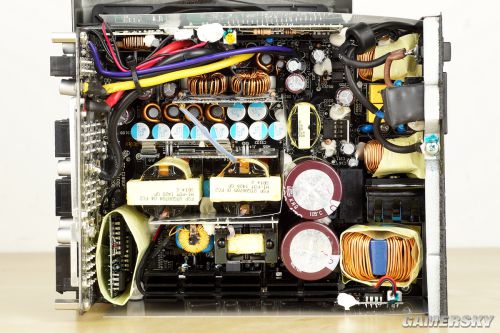

　　全汉 AURUM PT 1000 白金电源采用主动式PFC、LLC全桥谐振、12V同步整流和DC-DC结构，相比常见的LLC半桥谐振结构，LLC全桥多见于旗舰高功率电源，电路结构更为复杂，性能也更为强悍，看到电源内部不仅电子元器件密集，而且用料个头都很足量，因白金电源的转换效率很高，较小尺寸的散热片既能满足散热需求。

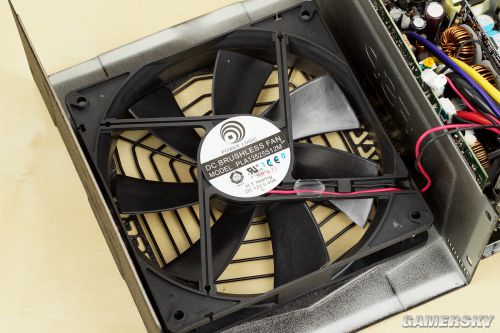

　　Power Logic 140mm液态轴承风扇，型号PLA13525S12M，DC12V 0.4A，最高转速2000 RPM，加上白金牌电源的风扇调速策略都比较安静，噪音方面无需担忧。

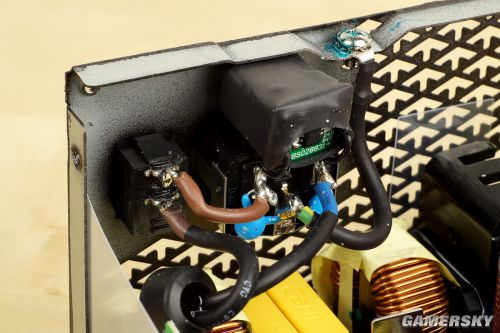

　　一级EMI滤波电路焊接在AC输入端，拥有1个包裹热缩管的X电容和1对蓝色Y电容。

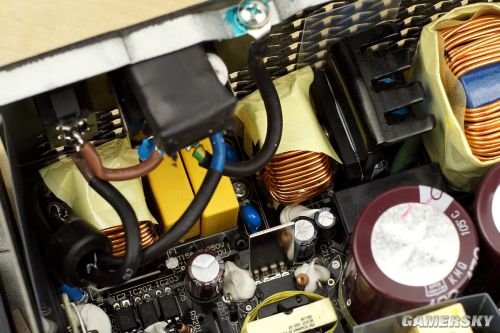

　　二级EMI滤波电路位于PCB端，拥有2个黄色X电容与1对蓝色Y电容，保险管与MOV压敏电阻保护器件齐全，还有NTC电阻和继电器组合，作用是防止电脑开机瞬间的浪涌电流冲击，继电器在电脑开机/关机时会发出特征的“咔擦”声音，造成部分用户误认为电源有故障，实际上恰恰相反，往往高端电源才会使用继电器。
