超规格供电保障高频稳定
日系电容加铁素体电感,一个合格的显卡该有的料件品质都能达到,对GTX 950这种低功耗的显卡来说足够了。

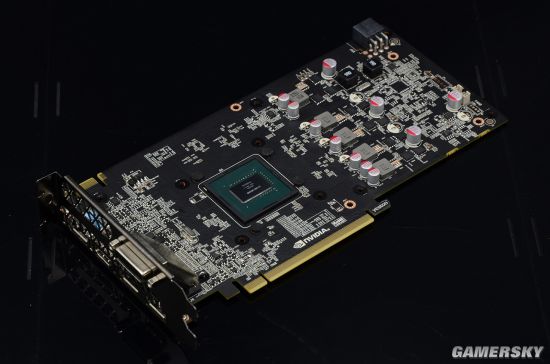

在PCB走线规划上,游戏高手GTX 960 TOP也很特立独行,它采用了显存和PWM芯片全背装布局。即显存颗粒和负责核心供电的PWM芯片都安装在PCB背面。这样或许可以在PCB层数有限的前提下宽松走线,优化电气性能吧。

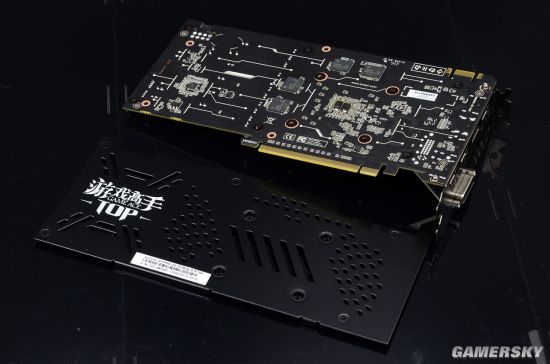

前面提到它的PCB背板不是塑料件壳,而是实实在在地用金属制成,你们猜是什么金属?钢板一块!难怪拆解之前,小编一直在疑惑整个显卡的分量不应该这样沉。

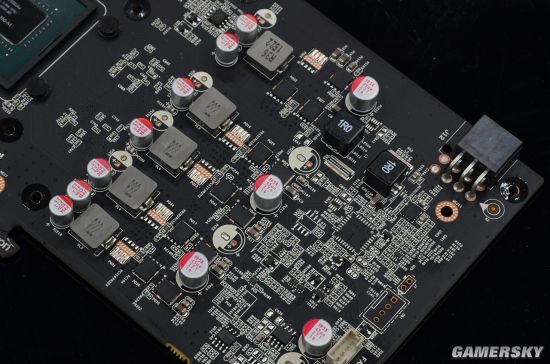

前富士通的FPCAP铝壳电容是电压稳定质量的保障,四相核心供电加单相显存供电,应付GTX 960都绰绰有余,更何况GTX 950呢。不过此处可看到每相供电的MOSFET原设计为
一上两下,现省去了一个,变为一上一下,可视为对四相供电在成本上所做的平衡,毕竟多相位供电时每相得到的休息冷却时间更多。

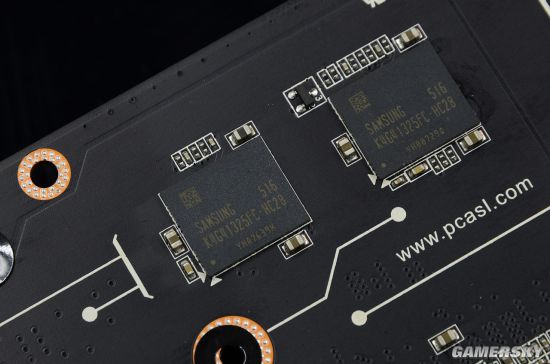

显存采用三星0.28ns的DDR5颗粒,理论速度7000MHz。这款显存体质性能皆优,在如今中高端显卡中广受青睐。游戏高手GTX 950 TOP的显存频率依照公版标准仅设为6612MHz,说明其中蕴含着不俗的超频潜力。
