供电和磁盘端口介绍
映泰GAMING Z170T的CPU供电部分采用6+2+1相设计,这也是大多数经济型Z170主板采用的方案。其中6相供电给处理器核心,2相供电给核芯显卡,1相供电负责内存控制器。
GAMING Z170T的LGA1151处理器插槽,看上去和Haswell的LGA1150非常相似,散热器扣具孔间距也一样,不仔细观察容易搞混。可以看到插槽中央安装了大量的耦合电容,在关键部位映泰还是很舍得用料的。
100系列芯片组的DMI总线升级到3 .0版本,这使它的PCH可以拥有多达20条PCIE3.0通道,存储设备端口因而十分宽裕。GAMING Z170T提供总共6个SATA3接口,其中四个可组合成两组SATA Extreme连接,每个连接速率可达16Gb/s。

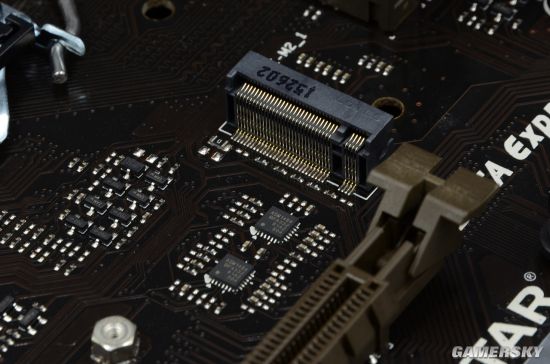

M.2是比SATA Extreme更加强大的高速存储接口,之前受制于Z97南桥上捉襟见肘的PCIE2.0通道,而如今在Z170主板上它的性能被彻底放飞,PCIE3.0 4×使其速率达32Gb/s。
