DDR3/4内存竟都支持！映泰100系列妖怪主板测试评点

如何同时支持DDR3和DDR4？

　　映泰的HiFi Z170Z5/B150Z5既然把内存设计成Combo兼容，定位显然不是面向究极发烧友，而是为那些预算有限，打算先用DDR3内存的普通玩家准备的。所以外观风格和板载配置都比较低调，唯一醒目的装饰就是CPU散热片上的钢琴图案了，仿佛在强调它的音质有出彩的表现。

裕隆电容和密封电感，中规中矩的配置

　　CPU供电采用经济型Z170/B150上常见的4+2+1相结构，从Skylake开始Intel又将CPU的VRM拿出到了主板上，所以主板供电要为CPU的不同工作部分做独立供电设计。其中4相为CPU核心供电，2相为核芯显卡供电，1相为内存控制器供电。

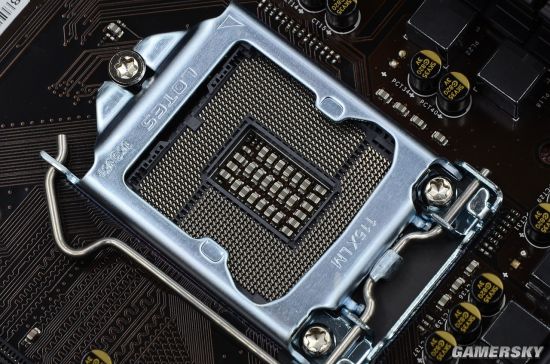

CPU插槽，耦合电容十分齐全，还可以看到周围密集的内存线路连入，研发人员辛苦了

DDR3和DDR4内存插槽

　　说到该主板的最大特色了，一共有四个内存插槽，紧邻的两个槽是一个通道，每个内存通道有一个DDR3和DDR4。它们以颜色区分，插槽粗细亦有不同，每通道靠外侧褐色槽支持DDR3，靠内侧黑色槽支持DDR4。

　　这里需要点明的是，Z170/B150做成内存Combo不代表可以同时使用DDR3和DDR4内存，只能两种择其一。

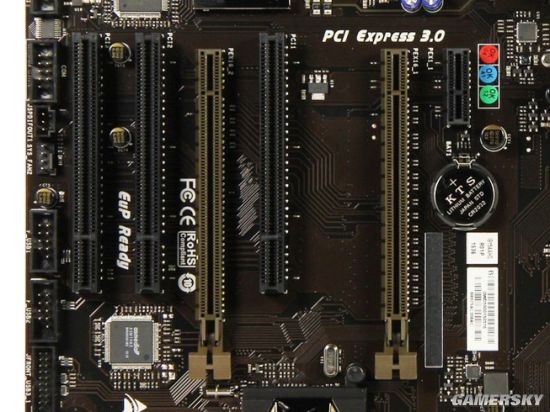

PCIE3.0和PCI插槽

　　映泰Z170Z5/B150Z5共有三个PCIE插槽，其中两个褐色的为PCIE 16×标准显卡槽，但支持的PCIE3.0通道是16+4。没错，因为是经济型设计，所以即便是Z170，这款Combo主板也是不支持SLI的。最上方还有一个PCIE 1×槽，可用于WiFi网卡、M.2扩展卡等设备。

　　值得一提的是，这款主板对老设备还相当友好，还提供了三个PCI插槽。100系列芯片组已经取消原生支持PCI通道，需要用第三方芯片由PCIE转接出PCI。
