其它接口:

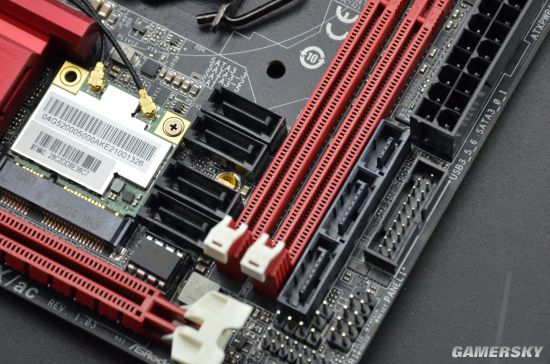

华擎Z170 Gaming-ITX/ac主板配有6个SATA 3.0接口,其中2组SATA 3.0接口搭配1个PCI-Express接口组合成了一个SATA-E接口,可插入一个SATA-E硬盘。
在主板的背面则是有一个超级M.2接口,该接口采用的是PCI-E Gen3的X4通道,其数据传输最高可达32Gb/s。

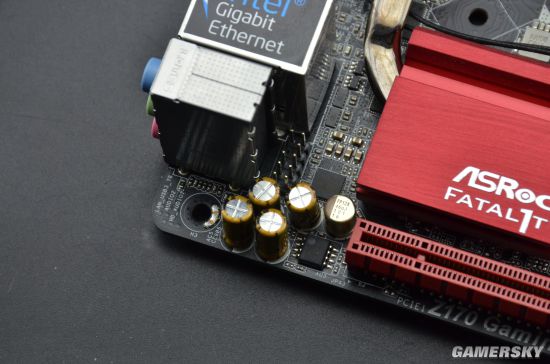

音频方面则是由4个尼吉康的Fine Gold专业音效电容,搭配ALC1150音频解码芯片和TI NE5532耳放构成,并且支持DTS连接。虽然没有配备EMI屏蔽,但是其音频在国内主板中算的上是一流了。

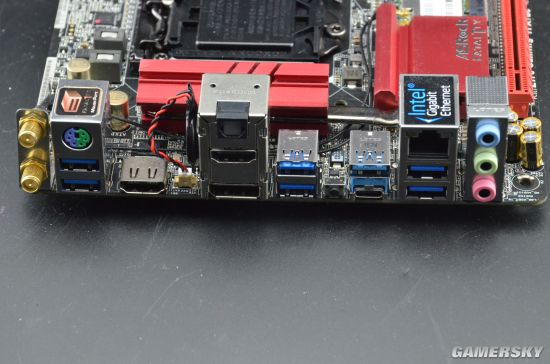

输出接口,从左到右以此是无线网卡天线接口。PS/2二合一接口,玩家至尊专用USB接口,USB 3.0接口。HDMI 4K 60Hz接口(支持4K 60Hz高清影像)。音频光纤输出接口,HDMI接口,DP接口(配合前边的HDMI接口可直接组件数字三屏或是双屏)。2个USB 3.0接口。Type-A 和Type-C USB 3.1 接口。Intel千兆网卡接口,2个USB 3.0接口。音频输出接口。
需要注意的是后边只有5个USB 3.0接口,在PS/2二合一接口下边的第一个蓝色USB是玩家至尊专用USB接口,其作用是将鼠标的回报率最大可提升至1000Hz,同时该接口是鼠标专用接口,不支持USB 2.0和链接HUB。
Type-A的USB 3.1向下兼容,但要发挥全部效果需要驱动和本身设备支持。
最后,主板上的芯片组及供电散热片,中间使用了一根6mm的热管进行连接。
