八相核心供电,三个去耦电容

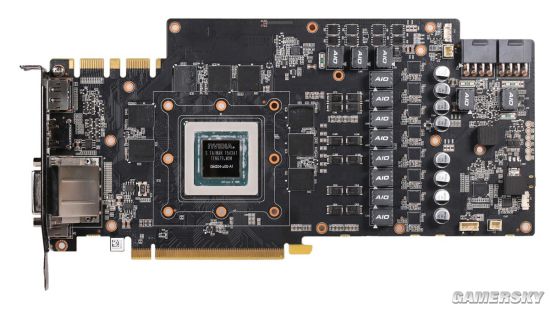

索泰GTX 970至尊纪念版OC的PCB不是标准的矩形,在上边缘增加了一些不规则的面积,用以容纳庞大的,远超NVIDIA官方要求的供电系统。
事实上索泰GTX 970至尊纪念版OC与GTX 980 Ti至尊OC使用了相同规格的PCB,拥有八相核心供电和双相显存供电,性能之强悍即便用来支持GTX 980 Ti都有很大余力,更何况这是只能算中高端的GTX 970呢。

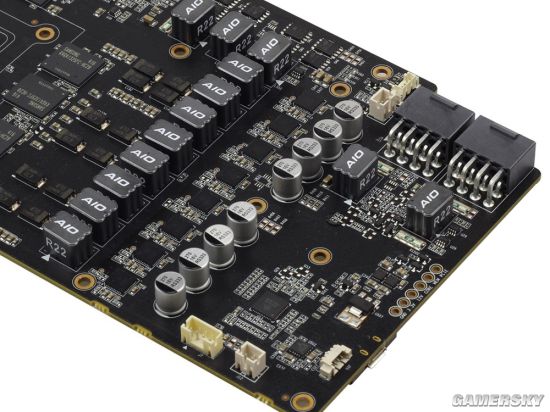

虽说PCB规格与GTX 980 Ti至尊OC相同,但细节上还是有些区别的。GTX 970至尊纪念版OC的MOSFET采用高集成度的DrMOS设计,它将场效应管和Driver整合在一颗芯片内,极大降低了线路阻抗,发热更少,散热效果更好。而GTX 980 Ti至尊OC此处则是传统的八爪LF-PAK。
在供电输出端的低压滤波区,索泰豪爽地连装三个稳压模块,这个叫做PoweBoost稳压模块的东西里面是个去耦电容,能够在供电系统工况恶劣的情况下也能稳定输入到GPU核心的电压,确保显卡长时间高负荷运行绝对稳定。
OC+模块是索泰高端显卡的独有设计,它有一个mini USB接口,可以用USB线与电脑链接,接连后安装索泰官方超频APP“FireStorm”(官网有下)可从硬件层面直接控制调节显卡的频率、电压,非常方便。
