主板规格类型:ATX
ATX作为ATX板型标准的的基础主板规格,也就是我们平常所说的“大板”,标准尺寸为305*244mm,更为准确的说法是:主板长度为305mm,拥有8条PCI-E插槽占位的主板即为ATX主板,是否244mm宽度并不是必须的判断标准。

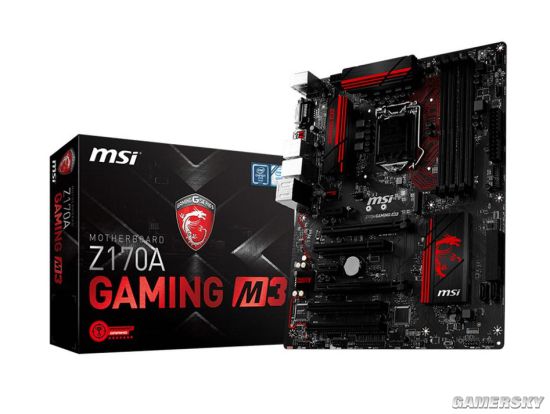

代表产品:微星Z170A GAMING M3

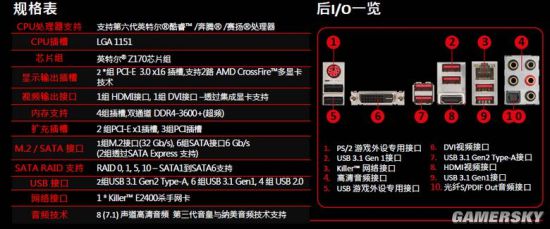

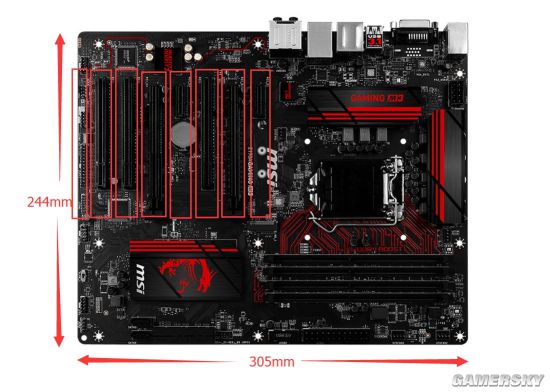

微星Z170A GAMING M3就是一款典型的ATX标准主板,采用英特尔Z170芯片组,支持LGA1151接口酷睿/赛扬/奔腾处理器,主板长305mm,宽244mm,拥有2个PCI-Ex16插槽和2个PCI-Ex1插槽,以及3个PCI插槽。
或许有人会问:不是说ATX主板的规格是8插槽占位吗?这款主板才2+2+3=7插槽啊?然而在Intel制定的ATX标准中,所谓8插槽占位并非是指插槽数量,而是指插槽所占空间,考虑现在双槽占位显卡可能会插在最外缘的插槽上,所以ATX的标准配备应该是7条扩展插槽以及多出的一条插槽空位。
