设计师怎么想的？墙砖一样的GTX 980 Ti显卡吐槽测试

和它比堆料你就输了

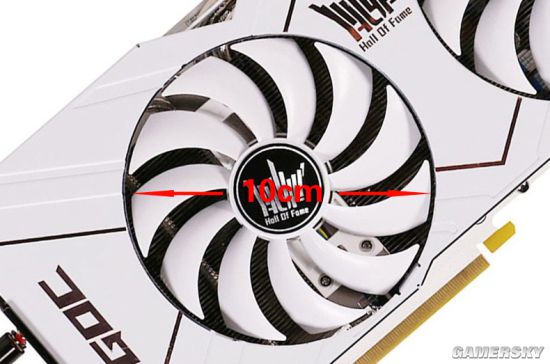

　　紧接着将显卡拆开看细节。GTX 980 Ti名人堂GOC的风扇是一个11叶超薄轴流扇，直径10cm，比之前的GTX 980 Ti名人堂要大一点。尺寸加大后满足散热效果所需的转速也更低，所以不出意外的话，该显卡静音效果会比以往的名人堂有所进步。

风扇

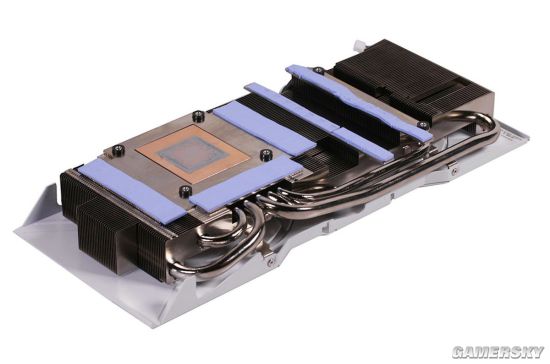

散热器拆解

　　散热器为大尺寸的热管鳍片阵列，共配备了五根直径6mm的纯铜热管，鳍片和热管结合处采用成本较高，导热性能较好的回流焊工艺，二者均经镀镍处理，不会氧化，使用很久以后仍能保持光鲜亮丽。采用最高级别工艺打造的散热器是这款昂贵显卡应该有的待遇。

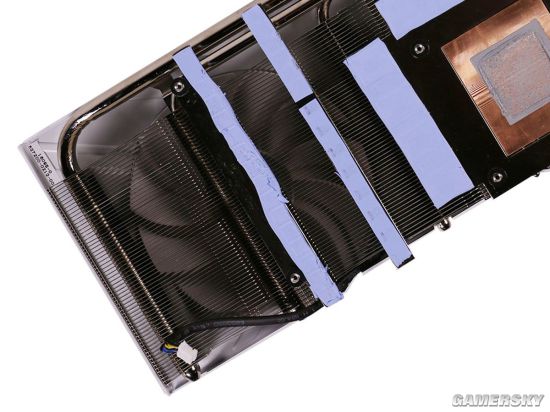

散热片特写

　　除了GPU核心之外，散热器对显存和供电模块也有照顾，在相应位置安装了导热底座。

裸板明显比常规显卡高出一截，使29cm的PCB显得不是那么长

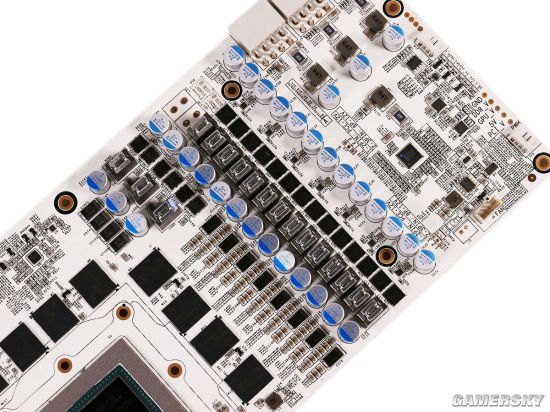

供电系统

　　小编不得不说，影驰真是跟某个号称“堆料之王”的竞争对手卯上了，GTX 980 Ti名人堂GOC有过之无不及。核心供电竟然采用变态的7相14回路，电流承载能力惊人。LC滤波段的电流逐级依次经过抗震电感、大容量铝壳电容、小容量钽电容、微容量陶瓷电容的处理，确保最终输入到GPU的电压纹波稳定得如同一条直线。大功率显卡上常见的恼人的啸叫声，想必绝不会在这款产品上出现。

　　有趣的是，根据PCB线路布局，核心供电系统的原设计明显是8相16回路，最上方还空出了一相两回路的焊点，可能是设计师也觉得太过头了，在实际量产时做了削减。
