不用新桥性能受损？GTX 1080双显卡SLI深度测试

做工用料？技嘉水准安心洗路

　　说到PCB电路板的质量，技嘉无论是主板还是显卡，从来都是毋庸置疑的。GTX 1080 XTRME GAMING采用时下最流行的加高设计，控制长度的同时能容纳更高规格的元器件，表面附有绝缘镀层，可防水溅洒短路。

技嘉GTX 1080 XTREME GAMING的PCB裸板

其中两个DP端口通过桥接芯片将视讯信号转接到另一边的两个HDMI端口上

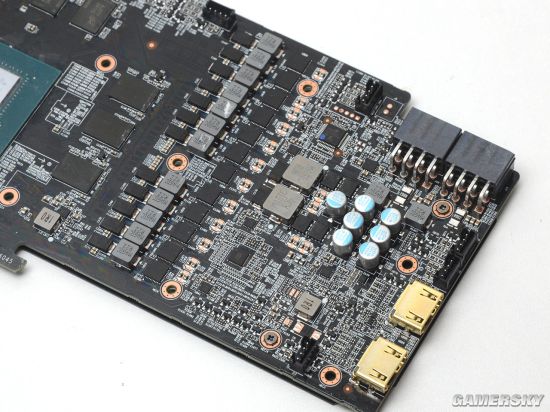

论堆料，技嘉从未掉出过第一梯队

　　供电系统技嘉采用低损耗，内置驱动器的DrMOS功率IC，组成6相12回路的庞大供电线路，并在低压滤波端毫不吝啬地全面采用钽聚合物电容，可以说这已远远超出GP104芯片的设计需求。以至于该显卡在极限负荷下无论多么长时间地工作，都不会有丝毫的稳定性隐患。

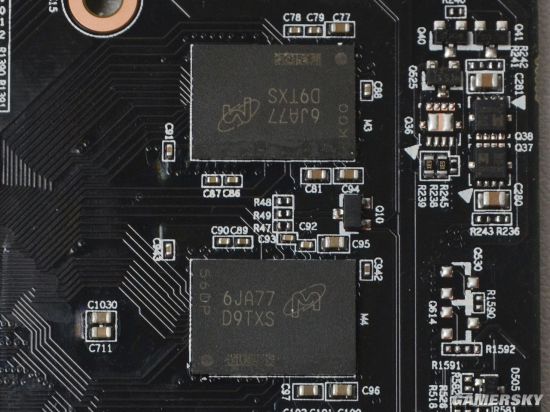

显存容量共8GB，采用镁光黑科技的DDR5X颗粒，GTX 1080的标配

　　对技嘉GTX 1080 XTREME GAMING的介绍到此告一段落，相信读者已经领略了技嘉显卡的种种过人设定，它们是否能切实有效地发挥作用？是骡子是马还得拉出来溜，下面进入上机测试环节。
