为至尊i7而生的新旗舰！详解技嘉X99-Designare EX主板

扩展能力强悍 配备最新U.2存储接口

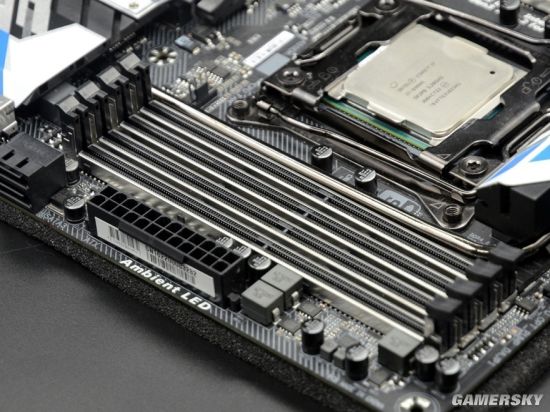

　　拥有技嘉X99-Designare EX是一款身材“硕大”的EATX主板，所以这款产品的扩展能力，可以说是相当优秀的。首先从内存扩展方面来看，技嘉X99-Designare EX的8条DDR4内存插槽支持发烧友们将内存容量扩展至128GB，如果使用服务器级的Registered DIMM（RDIMM）则最多扩展到256GB。而在内存频率支持上，得益于Broadwell-E处理器在内存控制器方面的改进与技嘉对自家主板进行的优化，技嘉X99-Designare EX可支持超频至DDR4-3600MHz的内存。

　　虽说现如今内存插槽不需要像显卡插槽那样面对越来越大、越来越重的高端显卡、但为了加强内存插槽的稳固程度，同时让产品本身看上去变得更加“高大上”，技嘉还是为X99-Designare EX主板的8条内存插槽加装了“金属护甲”，并通过“金属护甲”来增强内存的抗干扰能力，减少其它元件对内存信号传输造成的干扰。

　　由于SATA 6Gb/s接口的潜力已经被挖掘殆尽，成为了制约固态硬盘提速的“瓶颈”，而SATA 6Gb/s接口也已经不再适应SSD的发展趋势。因此关注DIY的玩家们看到了几种号称可以取代SATA的新规范，相应的接口也已经出现在了现在的主板上。其中并未诞生太久，可利用传输带宽远超SATA 6Gb/s的PCI-E 3.0 x4通道的U.2接口就非常有希望取代SATA 6Gb/s，成为未来的主流。

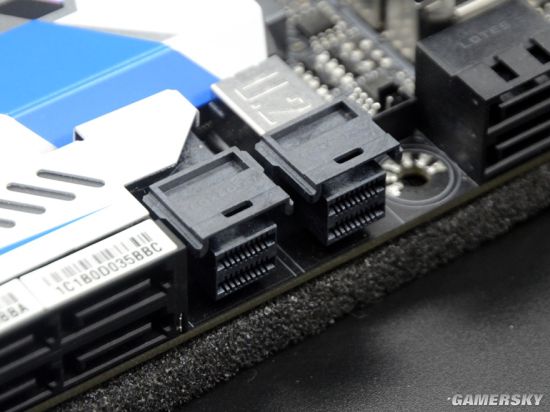

　　考虑到设计师们对于存储设备的读写速度有着相对更高的要求，技嘉就在X99-Designare EX的身上配备了两个U.2接口，只要各位资金充足，那么就可以在市场上买到现在读写速度数一数二的Intel 750系列固态硬盘（U.2接口版），来体验读写速度突破GB/s的快感，而且可以用多块Intel 750固盘组建RAID，让固盘的性能再上一层楼。

　　不过，这里有一点需要各位注意的是，如果各位使用这款主板搭配i7-6800K或i7-5820K，那么上图中左侧的U.2接口将无法正常使用，而使用其它Haswell-E与Broadwell-E处理器的话，两个U.2接口都能正常使用。

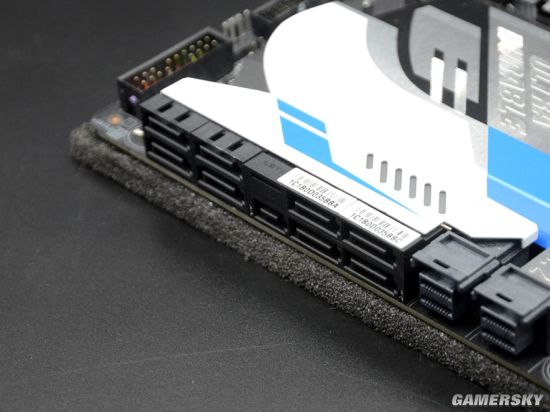

　　相对于技嘉X99-Designare EX的两个U.2接口而言，这款主板上仅有的一个SATA-Express接口的存在感就相当低了，因为时至今日我们也没看到有SATA-Express固态硬盘上市，要不是因为SATA-Express能向下兼容SATA，可以连接现在很热门的SATA3固态硬盘的话，这个接口可就真成“摆设”了。

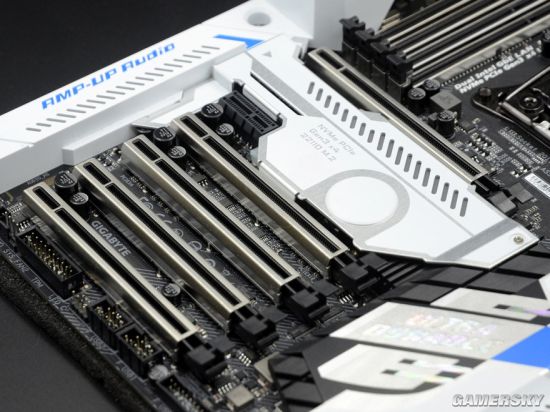

　　PCI-E扩展方面，X99-Designare EX提供了3条PCI-E 3.0 x16插槽（第1、2、4条插槽）、1条PCI-E 3.0 x8插槽（第5条）、1条PCI-E 2.0 x4插槽（第3条）与1条PCI-E x1插槽，支持四路AMD/NVIDIA显卡CrossFireX/SLI。为了确保显卡插槽的稳固程度，技嘉为X99-Designare EX的显卡插槽配备了银色的金属加固装甲，使其可以更好应对越来越重的高端显卡，同时也可以让产品变得更加美观。

　　PS：如果有用户钟爱风冷，给CPU配备了像九州风神阿萨辛这样的大型塔式风冷散热器，那么在第一条显卡插槽上安装某些有背板的显卡时，显卡的背板会和散热器产生冲突，因此我们建议单卡用户在这款主板上安装显卡时，将显卡插在第2条显卡插槽上（也是PCI-E 3.0 x16插槽，对性能无影响），方便拆装显卡。

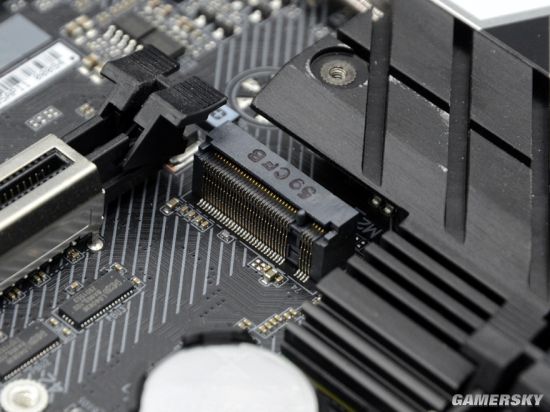

　　在技嘉X99-Designare EX主板的第1、2条显卡插槽之间，有一片用来增加产品美观度的金属外壳，我们将它拆下来之后，可以看到下面有一个支持110、80、60、42mm M.2固态硬盘的高速M.2接口，支持采用PCI-E 3.0 x4通道的NVMe M.2固态硬盘，利用PCI-E 3.0 x4的更大数据传输带宽，突破SATA 6Gb/s接口的数据传输带宽瓶颈，享受到超高速固盘带来的更快速数据传输体验。
