技嘉新BIRX主机拆解:内部紧凑

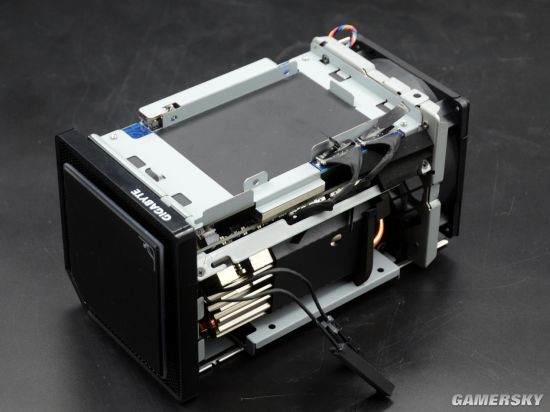

将技嘉BRIX GAMING UHD主机的外壳拆下来之后,我们可以看到主板、显卡“挤”在一起,看来就算这台迷你电脑的空间比其它的BRIX系列迷你机大了不少,但依旧是十分紧凑啊。
将拆掉外壳的技嘉BRIX GAMING UHD主机放倒,首先映入我们眼帘的是一个2.5寸硬盘位,在此各位可以将常见的SATA3笔记本硬盘或固态硬盘安装在这里,似乎并不怎么费事。
上图是SATA数据与供电一体的接口,一共有两个,看来技嘉BRIX GAMING UHD还可支持我们安装第二块笔记本硬盘/SSD。
导致技嘉BRIX GAMING UHD主机内部空间十分紧凑的“元凶”就是上面这一组看上去体积颇大的被动散热片,它的作用是为BRIX GAMING UHD迷你电脑的独立显卡提供散热帮助。
镜头稍微偏移一下,我们就能看到两个空着的笔记本DDR4内存插槽了,各位需要单独购买笔记本DDR4内存装在里面。而内存插槽的旁边,则安置着技嘉BRIX GAMING UHD迷你机的WIFI模块与一个M.2固态硬盘插槽。
