板型设计:超长超高超厚
影驰名人堂系列显卡的普通版和限量版外观完全一样,两者唯一的区别是频率设置。GTX 1060名人堂限量版采用该系列一贯的纯白配色,PCB是白色、散热器是白色、风扇也白色,一切都是白色。
外形尺寸,不出意外应该GTX 1060里最大的了,长度和高度均远超一般显卡
三风扇布局,为显卡提供巨量的散热性能储备,用在GTX 1060上好比牛刀杀鸡。
纯铝合金制的背板护甲,起到辅助散热和保护背面贴片元件的双重作用,可以有效缓解PCB局部热量堆积。
输出面板配置为3个DP1.4+1个HDMI2.0还有一个DVI-D双通道

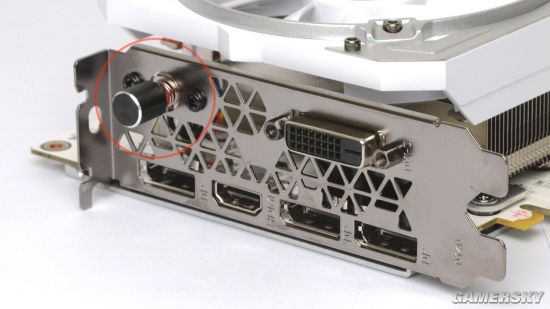

影驰名人堂系列向来会在输出面板上添设一个特色功能开关(红圈中所示),以往此开关用来切换两个不同的BIOS,而在这款GTX 1060名人堂限量版上,这个开关用来即时切换两种不同的风扇模式。其中一种为普通模式,风扇转速随GPU温度、负载变化,另一种则是全速模式,立刻为显卡提供最高散热效能,适用于极限超频、瞬时降温等等。
外接供电端口增加了一个8pin,相比GTX 1060标准设计的单6pin,可以额外允许输入150W的功率,这根本就是按照旗舰显卡要求设计的。
