大i7不超频不如i5 便宜好用的战斧X99主板试用分享

专门优化的CPU供电与内存布线

　　CPU供电是个容易让小白用户困惑的部分。尽管这款TOMAHAWK主打经济定位，CPU供电只有四相8回路未免太单薄了？一点儿也不。因为无论22nm制程Haswell-E，还是14nm制程Broadwell-E，它们都将末端负责向CPU输出电压的VRM封装到了CPU里，因此电压精度和稳定性已与主板上的供电系统关系不大。换言之，主板的供电只需要向CPU提供足够的电流承载力即可。

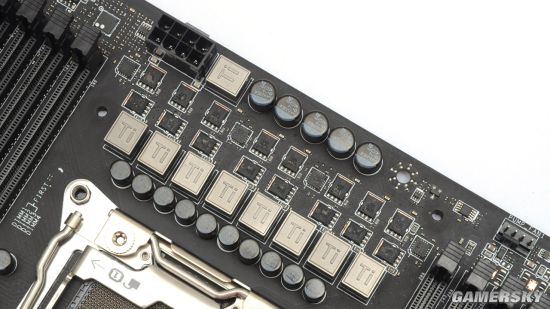

CPU供电系统正面

　　仔细看你就会发现，TOMAHAWK上的四相8回路供电，每回路拥有两上两下四颗LF-PAK功率IC，电流承载力相当于四相16回路。

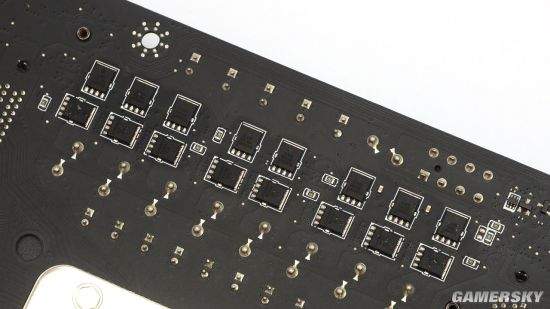

CPU供电系统背面，正反一共32颗功率IC，通常至少两颗可组成一回路

　　对于板卡上给芯片供电的PWM（脉宽调制）系统，一般来说相数决定电压精度和稳定性，而回路决定电流承载力。TOMAHAWK采用的设计方案无疑是最具性价比的方式。

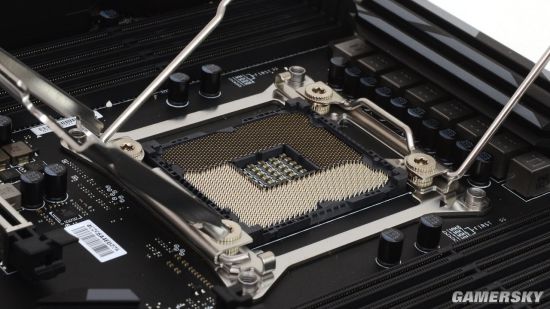

CPU插槽，可见中央的终端耦合电容充足

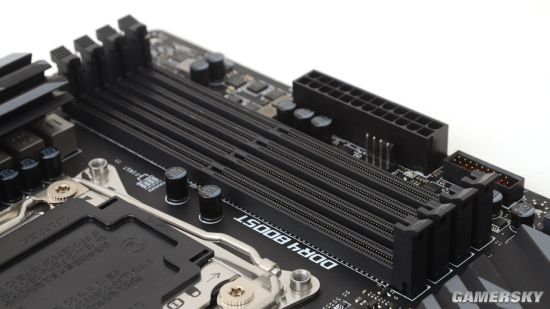

内存插槽，通道1和2

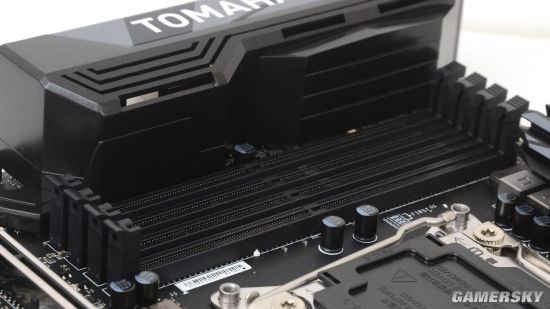

内存插槽，通道3和4

　　CPU两侧的内存插槽均为“靠外优先”，即优先使用离CPU较远的两个槽，这样尽可能避免与CPU散热器发生位置冲突。

　　此外，关于内存系统，微星主板还有一个独门绝活：“DDR4 BOOST”。在传统的内存设计中，内存信号时常因为其它组件的电磁波干扰，因此造成系统的变慢或是不稳定。为了改善这个问题，微星推出了DDR4加速引擎技术，来优化与设置独立的内存传输线路。这样的设计可以确保内存信号的纯净性，以获得优质的性能和稳定性。
