外观和板型设计简介

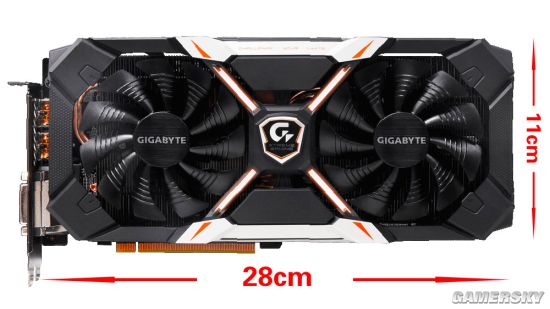

技嘉GTX 1060 XTREME的长度控制在28cm之内,这是NVIDIA公版规范中显卡的最高长度,保持了良好的机箱适用性。尽管PCB也采用了时下流行的加高设计,从而增加面积,使布线更加宽松,但相比其它品牌还是十分克制的,只比标准高度长了1cm。(标准高度为10cm)
外观上承袭技嘉这一代XTREME GAMING的设计风格,一个连接风扇罩上下两端的X形框架成为标志特征,具有LED导光条,支持RGB颜色调节。

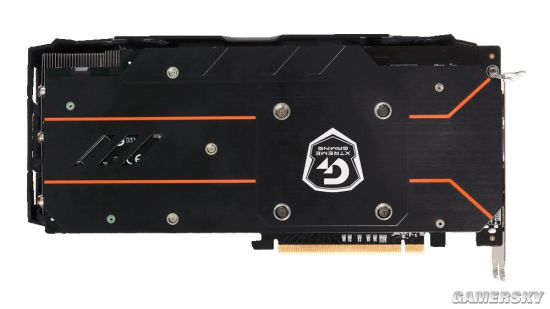

背面安装货真价实的铝合金背板,有良好的导热性能,可缓解PCB局部热量淤积,同时还能保护贴片元件。
虽然技嘉GTX 1060 XTREME的长度和高度都比较适当,然而厚度却是超标的。最厚处接近6cm,明显超过双槽空间占用。更高的厚度赋予散热鳍片更大的换热面积,却容易阻碍其它PCI-E插槽的使用,不过NVIDIA取消了这一代“60”显卡的SLI功能,因此带来的负面作用要比以往低不少,或许技嘉设计师考虑到了这一点。
