轻松带动GTX 1070！先马实力先锋500电源评测

线材

　　本款电源是非模组电源，所有线材都与电源相连不可分割，全线材包裹蛇皮网。

　　相比模组电源，非模组电源在性能，参数方面几乎无差别，而在价格方面会略低，性价比更高。走线方面主要关乎机箱，电源影响不大。如若不打算组多卡并联或是RAID存储阵列系统，那么非模组电源是很合适的。

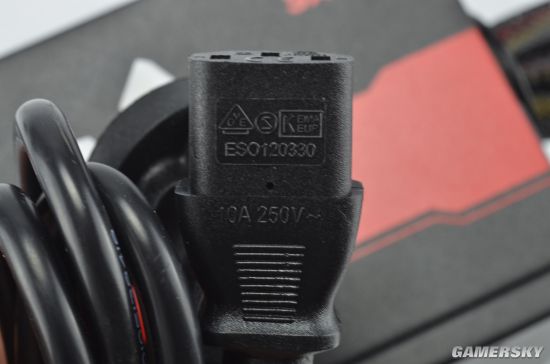

　　10V，250V的电源线，最大支持2500W功率，非常安全。

　　总长为840mm的SATA线+外部设备供电线。

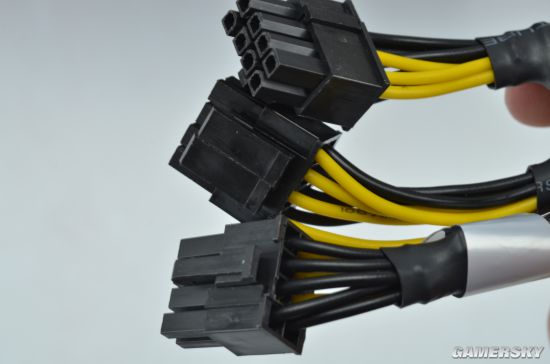

　　长度为425mm的两条6+2 Pin显卡线与长度为590mm的4+4 Pin CPU供电线。

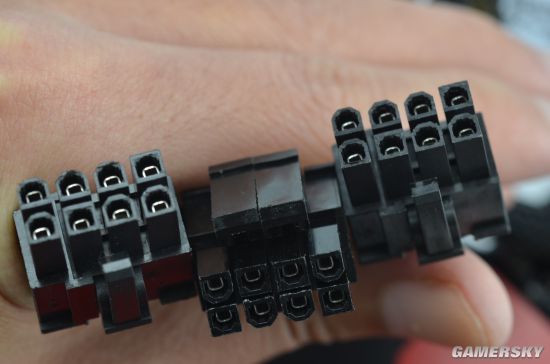

　　乍一看好像都是8PIN，难以分辨，实则不然。细一看，中间的CPU供电插头是可以中间分割的。

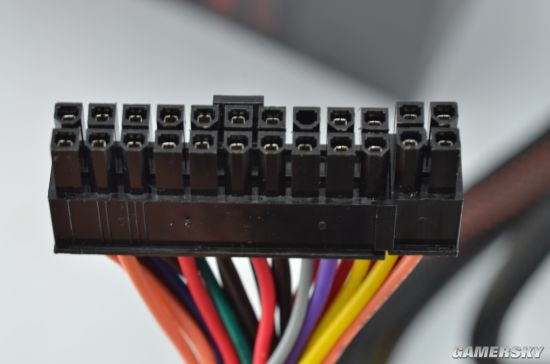

　　20+4 Pin的主板ATX/MB供电线。

下面五彩颜色分别代表不同的职责，其中：

　　红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。

　　黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。

　　橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。　灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。

　　蓝色：代表-12V电源线（向串口提供EIA电源）　白色：代表-5V电源线（软驱锁相式数据分离电路）

　　紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令）

　　绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压，可以直接相对黑线接个开关作为测试用， 也可以看成是开机时的开机键）

　　黑色：系统电路的地线
