裸板也一模一样,PCB料件介绍
接下里拆掉散热器,展示裸板。可以看到,两者的PCB是一模一样的。每一条走线,每一颗元件都相同,唯二不同的是GPU的型号和显存容量。
GTX 1050Ti的GPU是GP107-400,配备4GB显存,GTX 1050的GPU是GP107-300,标配2GB显存。它们的核心流处理器数量和显存容量都有差别,但显存位宽和显存频率是一样的,都是128bit/7008Gbps。

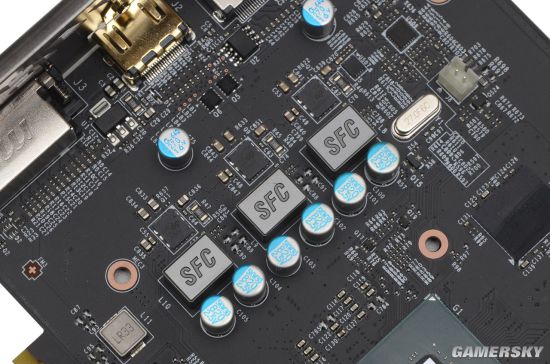

核心供电设计采用三相三回路,并应用高度整合的DrMOS单芯片场效应管,发热和损耗都有显著减小,工作时不用附加散热片。

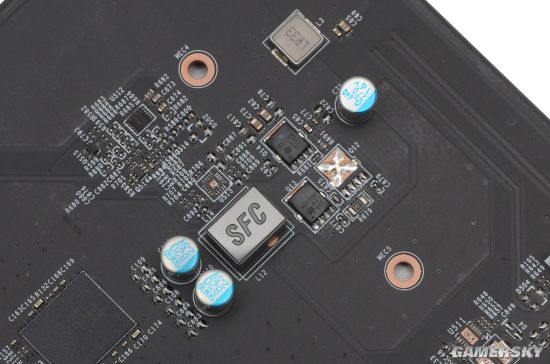

显存采用单相供电,配备一上一下两颗传统LF-PAK封装MOSFET,足矣
两款显卡都采用著名的三星0.28ns GDDR5显存,每款显卡都有四颗,但单颗容量不同。GTX 1050Ti单颗容量1GB,总量4GB,GTX 1050则是512MB,总量2GB。
