e不同于其他Z270的强大之处

　　首先说说这款主板最为抢眼的几个部分。

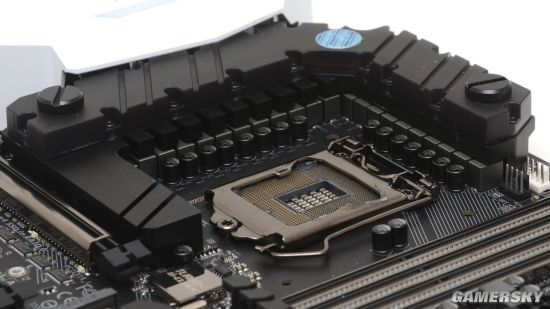

　　关于CPU供电规格，肯定大家允许小编这次偷懒估个大概，因为真的多的数不清了。目测有20条回路。抛去专供核芯显卡供电的四条回路，CPU核心供电应该是8相16回路的设计。

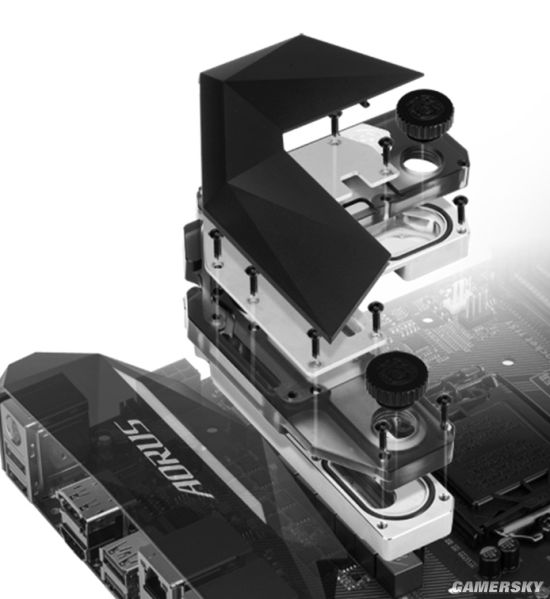

　　供电散热模块是BP定制一体化的液冷、风冷两用设计，采用半透明的亚克力上盖，接上水泵后可以看到冷却液在其中流动，纯铜水道能进行快速的热交换，使功率IC始终维持在低温工作环境下。

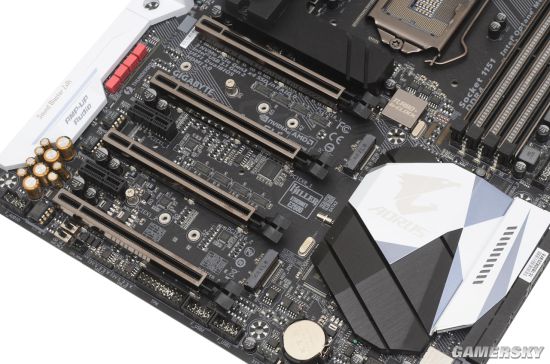

　　7700K处理器自身的PCI-E3.0通道相比6700K没有变化，也是20条，通常情况下只能支持16×单卡和8×+8×的双卡。而技嘉Z270X GAMING 9竟然能做到16×+16×，这是X99平台旗舰i7才能享有的规格，它是如何实现的？

　　资深的DIY玩家看到这或许会想起NVIDIA曾为主板扩展PCI-E设计了一款NF200芯片，用以复制调配PCI-E通道，将单16×广播成双16×。曾经这款芯片价格不菲，搭载它的主板都很昂贵，看来技嘉这次真是下了血本，打造出了独一无二的Z270主板，让向往高性能多路显卡的玩家除X99外又多了一个选择。

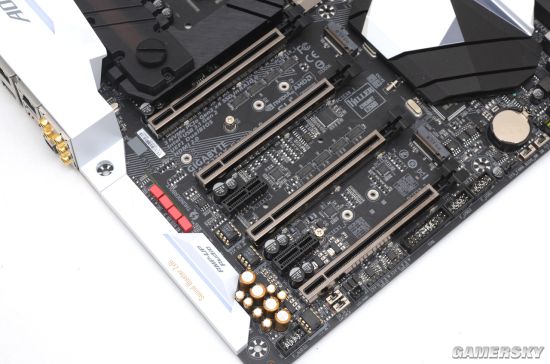

　　凭借PCI-E通道复制芯片和八颗PCI-E配置芯片，这款Z270主板最多能支持8+8+8+8的四路显卡。
