喜闻乐见的双管正激与DC-DC
将电源打开后,小小吃了一惊,没想到长城300多元的电源能有这样的用料和设计方案,
值得称道!
该电源采用典型的主动PFC+双管正激方案,一次侧与二次侧的整流稳压拓扑井然有序,市电输入端拥有完整的一二级EMI滤波和差模共模电感。
由于主动PFC的存在,一次侧整流对高压滤波的容量要求降低,配备一枚台系高压电解电容就足够了。据官方数据该电容品质优良,无故障运行时间高于6万小时。该电源支持150V~265V宽幅适应,在电压不稳地区的适应力很强。

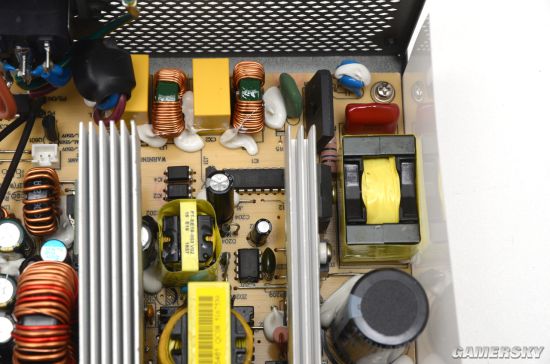

通过上面第一张俯瞰图可以看到在降压段,长城采用了两个降压变压器的方案,即主12V变压器和5V变压器。其中5V到3.3V采用DC-DC脉宽调制稳压方案,能在变压器的额定功率范围内灵活分配功率,使利用率较低电压端能够将功率冗余向利用率较高的电压端补偿。
这部分普遍采用日系料件,FPCAP(原富士通)、日本化工这些通常只有在高端主板显卡上才能见到的电容出现在电源上算比较奢侈了。
