这么短小的PCB是如何布局的?

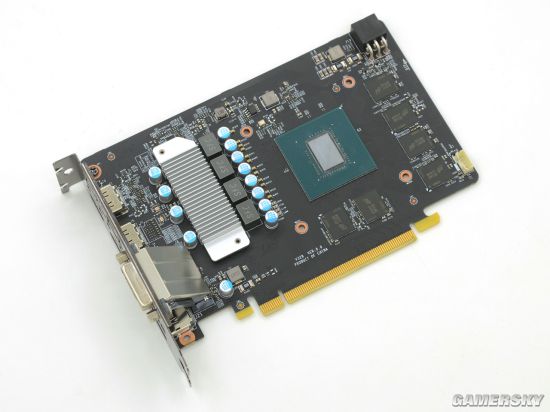

为了在有限的尺寸内让布局更合理,GTX 1060 AERO ITX显卡连GPU与显存的布局都打破了常规。

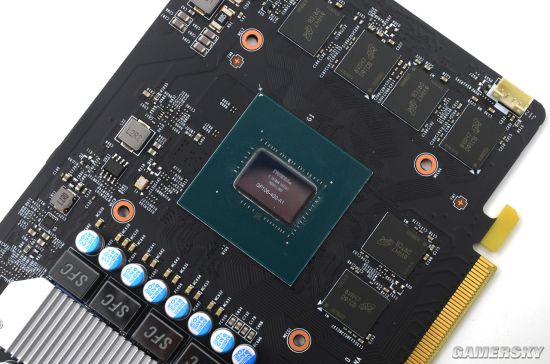

是否总觉的哪里不对?没错,微星将GPU的安装方向改变了,正时针旋转了90°。
RAM子系统为了信号的稳定对线路排布有极其严格的要求,上游芯片厂商制定出统一的标准后便不可轻易改变。所以显存颗粒相对芯片的位置方向都是固定的,不是想放哪儿就放哪儿。然而对于192bit位宽的GTX 1060而言,按照常规布局必然无法做到这么短,只有将GPU和显存作为一个整理来调整方向,改变布局。

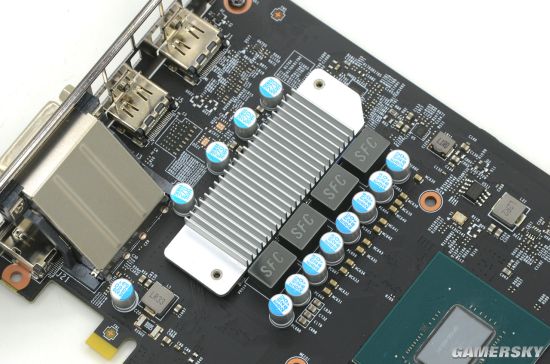

ITX显卡通常置身于迷你机箱中,散热环境恶劣,供电IC是重点保护对象。微星深谙此理,为MOSFET添置了散热片,并通过螺丝有效紧固,巧妙置于散热器与PCB之间的夹缝中,可有效利用风扇的余风散热。
微星GTX 1060 AERO ITX 6G显卡采用三相核心供电,单相显存供电,每相配置以上两下三颗LF-PAK功率IC。这个配置其实跟微星三风扇的GTX 1060 DUKE是一样的,足以应付这个型号的能耗需求。
令人惊讶的是这款显卡采购的竟然是镁光显存,而非常见的三星,相较之下前者良率略好,成本也略高。
