五年后都能拿来炫耀 实测能买7个iPhone7的土豪整机

左侧面舱室看点：双路GTX 1080

　　来看关乎游戏性能的核心部分——显卡是如何布置的。

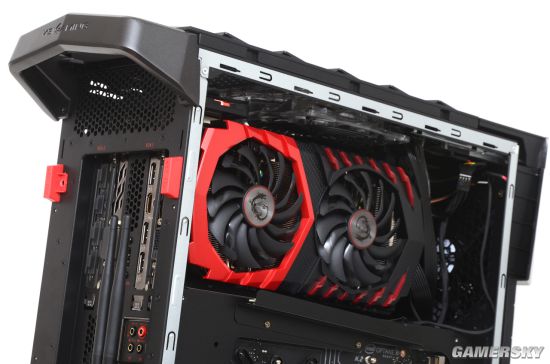

　　两片GTX 1080显卡组SLI如果按照常规机箱布局I，在如此紧凑的宙斯盾：钛3中显然是无法实现的，所以要将它们转个90°，变成与主板平行的姿态，通过分离式的PCI-E插槽来连接到主板。

　　拆掉顶部上的百叶窗，可以看到两个12cm风扇孔位，其中一个已经安装了一枚12cm风扇，风向朝上，负责将显卡的热量排出机箱外。这个风扇非常重要，两块紧贴在一起的高功率显卡，处在狭小的空间中，如果没有有效的散热措施，很快就会崩溃。

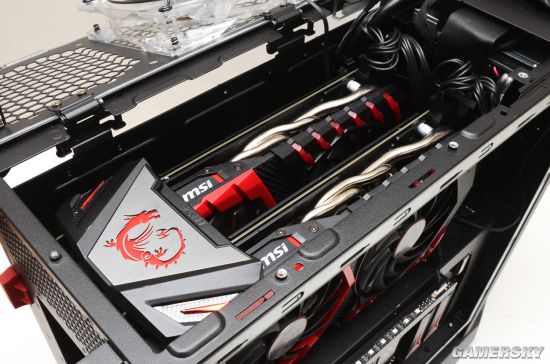

打开顶盖，两片微星GTX 1080 GAMING红龙显卡露出真容

SLI桥采用了NVIDIA从GeForce 10系列开始发布的新标准，一次把两个端口全都连上

拆掉一个显卡可以看到钛3主板的PCI-E部分

　　显然微星是为显卡设计了一个转接卡，将它插在主板的PCI-E 16×插槽之后扩展出两个PCI-E 8×插槽，包括带宽分别芯片也在上面。等于将原本属于主板的这部分拿出来单独做成了一个PCB。

　　旁边还能看到一排LED灯条，用来照亮显卡，通过半侧透的机箱盖秀出信仰。
