机箱背板走线和理线要领
固定完主板后,插上显卡和内存,就接近完工了。在插显卡之前,要记得将能插的,该插的各个线束连接到位,例如前置音频和USB、硬盘SATA和风扇电源等等。全部线束要从机箱后方走到预留窗口再探出,保证正面的整洁,这也是背板走线的意义。
为了视觉效果更出色,小编特地从某宝上定制了一套白色的电源模组线。不料给显卡供电的白色线每根上只有一个6+2pin,而每片GTX 1060快银需要6+6+2pin,电源上的接口就不够用了,无奈只好用回电源自带的原装线。好在原装线也能与S340机箱的黑色内壁融为一体,并没有什么违和感。

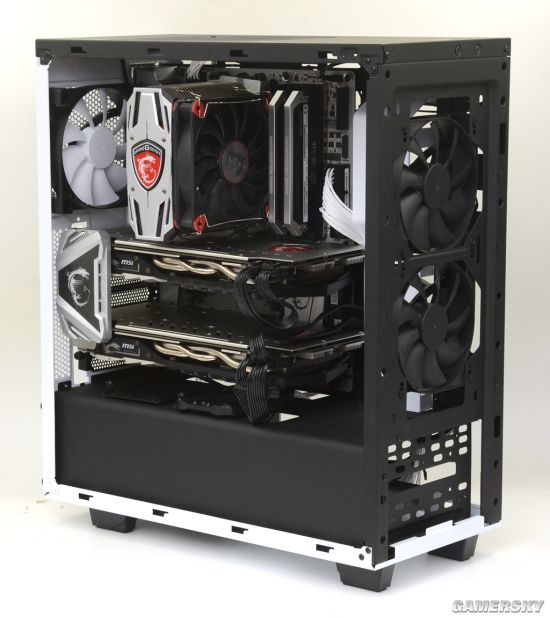

从这个角度看,下面那个进风风扇刚好能将气流吹到两片显卡之间,散热效果值得期待。
由于电脑的各个线束有长有短,接口位置又南辕北辙,要想所有线整齐划一是做不到的。最合适的步骤是先将机箱自带线束和风扇线整理固定,再将电源线和硬盘线整理固定。现在诸如S340这样的机箱背面都会提供若干个理线挂环,要充分利用。
这一侧盖上机箱盖什么也看不到,凌乱一些无所谓,原则上只要确保所有线固定牢靠不会晃动位移,不会凸起妨碍盖上机箱便可。
