薄得能装进信封 天下无双的影驰刀片式GTX 1070测试

浓缩都是精华 散热器与PCB

　　虽然散热器底面面积很大，但是与显卡核心接触的永远是那一小块面积，要避免热量集中，必须尽可能迅速地将热量分散到整个底面上，这里就必须引入均热板技术。

影驰GTX 1070无双的散热片本体采用均热版技术，为纯紫铜制造

　　均热板其实看做拍扁了的热管，内部结构与烧结热管类似，利用铜粉形成的毛细原理，使热媒在其中流动，将热量快速均散到整体，这也是均热板名称由来。

排热窗口，减小排风阻力，

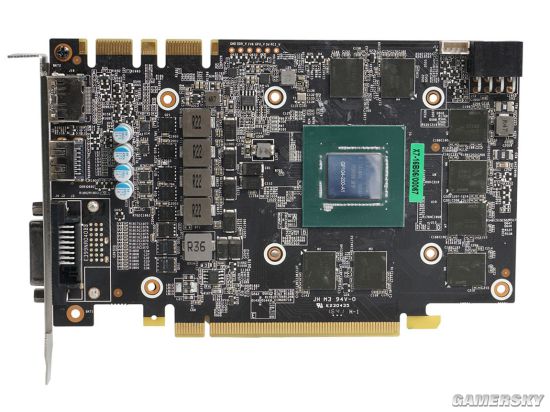

影驰GTX 1070无双的PCB裸板，类似公版GTX 1060的紧凑型设计

　　17cm长的PCB已经完全能够胜任GTX 1070的需求了，只要把供电、芯片、显存的布局变得更紧凑，并且尽量采用体积性能比较高的原料，比如DrMOS、钽电容等。

供电系统

　　影驰GTX 1070无双的供电系统简洁精悍，核心采用四相四回路供电以及类似DrMOS高集成度的功率IC，低压滤波端全部采用贴片式钽电容，使整个供电线路紧凑而可靠，热损耗维持在较低的水平，适应有限的散热环境。

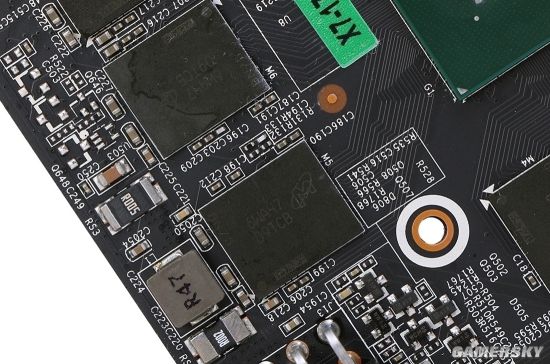

镁光颗粒显存

　　显存方面，相比其它大多数GTX 1070显卡采用的三星颗粒，影驰无双选择了可靠性更高的镁光GDDR5颗粒，等效速率8000Mbps。
