带显示屏将成显卡主流？名人堂GTX 1080Ti超频测试

一层不变的背后有何惊喜？

　　看似一层不变的白色盔甲背后是否有的新的惊喜？接下来小编将显卡拆解，对内部细节一探究竟。

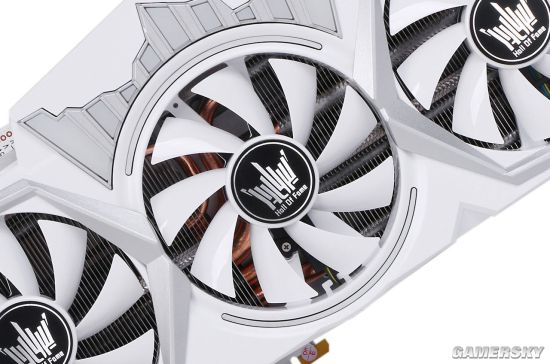

风扇仍是9cm直径，这几乎是三风扇布局所能容纳的最大尺寸了

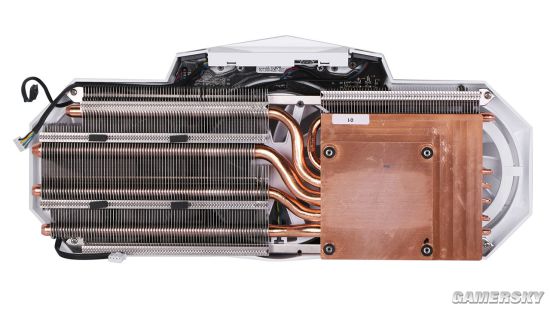

散热器本体用料不惜血本

　　芯片正上方的主散热鳍片加5根纯铜热管焊接大面积铜底，确保这一侧具有非凡的导热能力，能处理瞬间爆发的热量，使芯片不会过快升温。另一侧采用回流焊工艺与热管衔接的鳍片起到均热作用，加速散热过程。风扇穿透鳍片的气流带走PCB散热板上热量，控制显存与供电模块的热量。

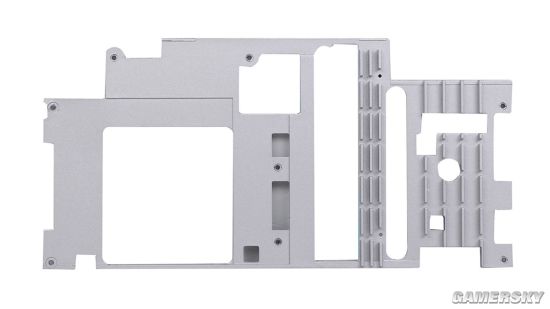

PCB散热铝板

　　这个多处镂空的，整体式的PCB散热板由铝合金铣削成型，见缝插针式地贴合PCB上其它高热元件，供电模块与显存的散热也是相当重要的。

PCB裸板正面

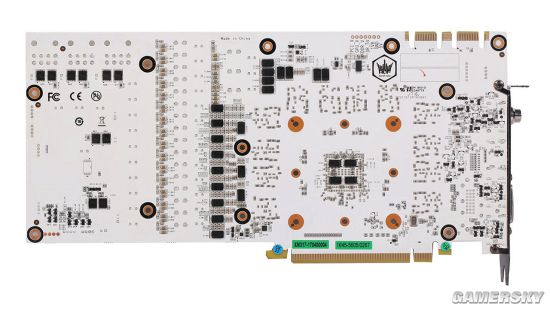

PCB裸板背面

　　至于供电模块的规格，用脚猜的也能知道，影驰一定是"能塞下多少就塞多少"：原生8转16相供电，每相数字信号由Driver转换成双相模拟信号，形成一个子开关系统，这样它就一共拥有8个双相子脉宽调制变压器。开关采用高整合度的功率IC，发热和功率损耗都很小。

　　这一套就是用在顶级主板上去支持旗舰CPU都是奢侈的，别的不说，影驰对待HOF系列绝对不计成本。
