供电系统与人性化设计

　　关于供电设计规格，不用多虑，这是显卡上的最佳堆料场所，各品牌都不会错过这个展示自己用料的机会，更何况微星Lightning了。

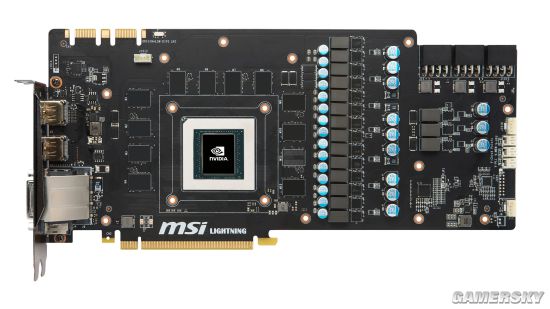

　　GTX 1080Ti Lightning的核心供电采用原生7相转14回路设计，每相下辖的Driver支配两路并联的高整合功率IC，每个回路有独立的LC滤波电路，电流承载力等效14相供电。（电脑上并没有14相或16相PWM主控，都是用双回路并联）。此外，显存采用原生3相供电，在显卡上比较少见，能供给精确稳定的电压。

　　三个便捷测量点可以安装2.5型插头连接万用表，适时掌握核心、显存以及锁相环电压。这些就是专属极限超频玩家的功能了。

　　另一个专属极限玩家的设计是在SLI端口一旁的BIOS切换开关，很小，要仔细看才能找到。此开关为单刀双直，默认BIOS是放在左侧的GAMING档位上，这个BIOS有为玩家调试好的高频率设置，功耗和温度阈值适中，游戏玩家只用它就好。

　　右侧的LN2 BIOS预设频率较低，但是完全解锁功耗阈值。LN2就是液氮的英文缩写，意味着用于极限超频。既然要极限超频，预设频率高低都无所谓了，重要的是跑分的时候超上去的频率不能被功耗阈值限制。该BIOS专为极限玩家设计，不适合玩游戏。
