官方为何禁止超频？GTX 1070Ti显卡游戏性价比解析

"堆料王"称号一如既往

　　接下来是显卡拆解，索泰显卡素有"堆料王"的诨名，我们看看这款GTX 1070Ti能堆到什么程度。

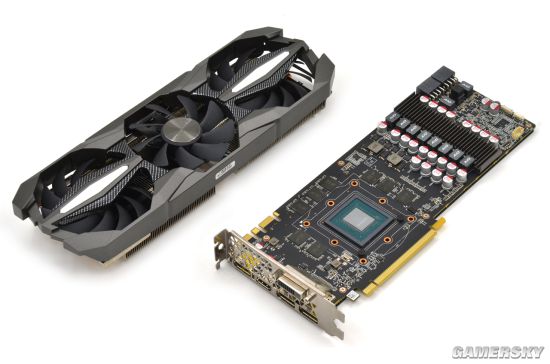

拆掉核心背面四颗螺丝就可以让散热器与PCB板分离

　　拿掉散热器的一刹那小编就意识到这款显卡不会辱没名声，从那密布的电感和电容就知道它的供电规格小不了，双8pin输入不是做做样子的。

MOSFET上有专门设计的散热片，它透过PCB与背板夹固在一起

供电系统特写

　　庞大的供电系统几乎塞满了半个PCB，几乎找不到一个空焊点，有密恐的人看了可能头晕目眩，有强迫症的硬件发烧友则会心花怒放。其实索泰还是有所保留的，毕竟这不是旗舰显卡，核心供电只采用原生4相位PWM主控（GTX 1080和GTX 1080Ti常见6相和8相主控），每相数字信号输出到一个Driver，每个Driver控制两个CMLC工作组，构成四相八回路供电。在个工作组中，索泰不惜血本配齐了一上两下三颗MOSFET，所以尽管电压控制精度是4相水准，但电流承载力达到8相的能力。

散热器是常见的热管鳍片结构

　　索泰的堆料不光体现在电路上，散热器也展现得淋漓尽致，只要中端及以上定位的显卡都坚持采用铝基板压故热管+铜底嵌入设计，使散热器本除了给核心散热还能完美兼顾四周的显存。

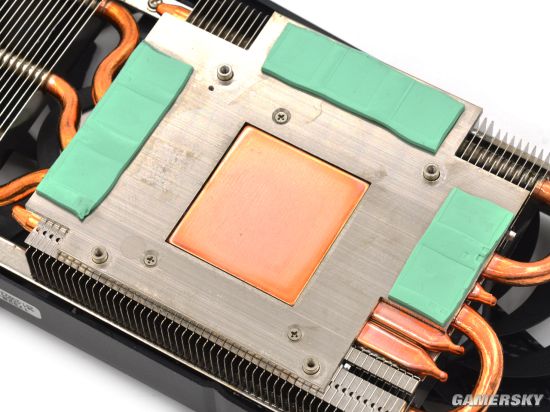

显存使用硅胶垫贴合到铝基板，热量可一并带走，杜绝高温导致的稳定性下降

　　导热铜底表面由辊压工艺制程，背面与五根6mm纯铜热管通过焊接结合，热管与鳍片的衔接同样采用回流焊工艺，这样有效避免木桶短板，散热器让整体热传导效率达到优良的水平。
