微星X470主板介绍(三):
I/O接口,从左到右依次是为老键鼠提供的PS/2接口、2个游戏专属的USB 2.0接口、DP及HDMI接口、CMOS清除按钮、4个USB 3.0接口、Intel千兆游戏网卡接口以及Turbo USB 3.1 Gen2接口、音频接口。
被独立划分的板载声卡区域,微星采用的是搭载了只有在高端声卡才会出现的NIPPON CHEMI-CON电解电容,解码部分使用的是Realtek ALC1220音频解码芯片,微星为了让音质传输更加清纯,特别设计了不同的PCB来分别传输左、右声道的设计,防止2边声道互相干扰,再搭配专业的娜美音效3音频程序,让玩家可以体会到“身临其境”的感觉。

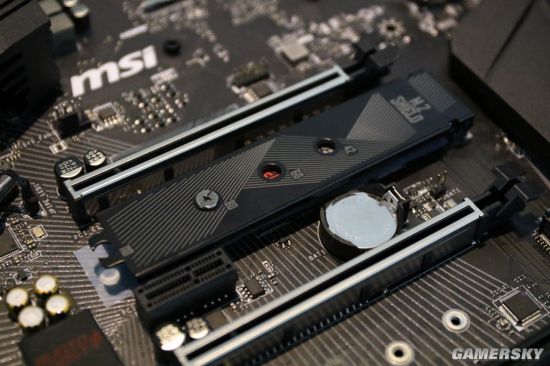

微星的M.2接口上配有一个非常酷炫的“散热装甲”,这层散热装甲不仅能够对M.2固态硬盘起到保护作用,同时可以有效的对Nvme固态硬盘在运行时所发出的热量进行有效的散发,使固态硬盘的运行更加平稳。
散热装甲内部还有一层导热贴,避免了固态硬盘的芯片与“散热装甲”进行直接接触,但同时又能够有效的将芯片散发的热量迅速的传递到“散热装甲”上。
本次测试使用的固态硬盘是微星的合作伙伴,也是目前固态硬盘的一线大厂——三星,使用的是三星的一款970PRO 512GB Nvme M.2固态硬盘。

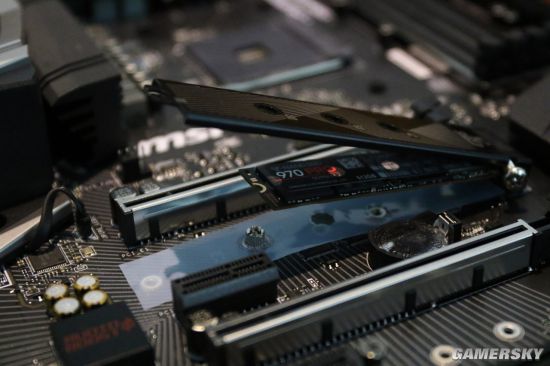

即使在固定好“防护装甲后”,依然可以通过“装甲”上的螺丝孔看到里边的固态硬盘身影。
