散热详解 微星GT75内部拆解
尽管只采用了两枚风扇散热,微星GT75 Titan 8RG仍然堪称是目前散热最豪华的笔记本之一。无论是风扇的大小和厚度还有散热片的密度都远远超越其他竞争对手。但是我们并不能将其简单理解为堆料。两枚风扇透过底部巨大的散热网吸气,通过9根热管收集热量,再通过侧面的四个散热鳍把热量吹走,整个散热环境立体高效静音。
显卡芯片居中,一个短短的回形散热回路紧贴散热鳍片,减少了散热滞后,能提高显卡的散热效率。

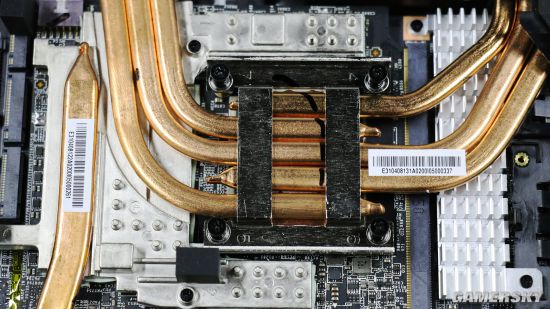

五根热管集中在显卡核心上,最左边的那根热管专门为GTX1080显卡豪华的供电和8GB GDDR5X显存散热。
另一侧的风扇主要为45W的英特尔8750H处理器提供散热。为了减少热风对左手的吹灼,因而大部分散热都集中在笔记本后方。
在显卡的下方,一块白色的散热片引起了我们的注意,取下这块散热片,我们看到这是目前顶级的Aquantia AQtion AQC107万兆网卡。
最后我们将所有的热管部分整理一下。左上角的回形热管用于显卡散热,右上角的C形热管用于CPU散热,正下方长条形的热管用于显存和显卡供电部分散热,从外观和体积上来看我们都能看得出他们恐怖的散热实力。
热管部分全家福
我们在主板之间和E客上看到四个独立的开孔,这四个孔直接将冷空气引入了键盘下方,降低了键盘区域的温度。孔对孔封闭回路保证了这部分的散热和机器底部的其他发热大户不会造成干扰。
