不该省的不省,CPU供电能扛大梁

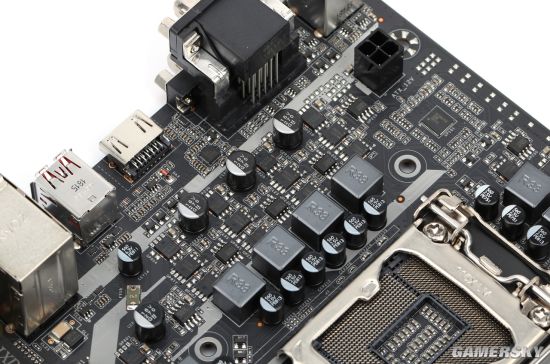

从CPU供电系统上就可以看出影驰在成本控制上是取舍有度的,这部分的规格和用料没有收到低廉的价格影响,仍然采用4+3相的ATX版型标准设计。其中靠近I/O一侧每相配备3颗MOSFET的电路用于CPU供电,可以承受较大电流;周围每相配备2颗MOSFET的电路用于核芯显卡供电,承受的电流较弱。MOFSET选材是著名的"八爪鱼"功率IC,阻抗和发热表现出色,常在高端显卡上见到,成本不菲。
可能正因为功率IC选材出色,影驰省去了MOSFET散热片,并将电源接入设计为4pin,降低了对电源的要求。就像视频输出提供VGA照顾了老显示器一样,4pin CPU供电又照顾了老电源,影驰B360M-M.2是非常适合老机器升级的。
在存储扩展能力上,影驰B360M-M.2丝毫没有缩水,提供6个SATA3接口,这一规格与标准ATX大板一样。其中5号和6号插口设计成了侧插,便于机箱走线。

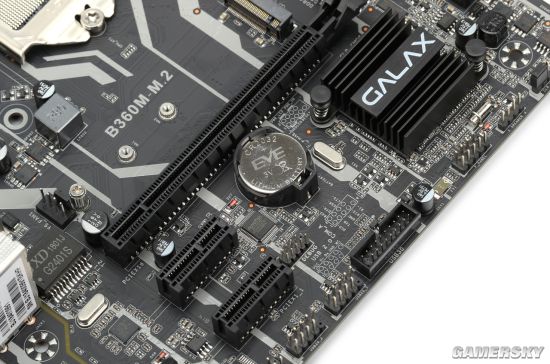

影驰B360M-M.2在显卡插槽上方提供一个M.2固态硬盘插槽,并有三种尺寸的螺丝固定孔可选。该插槽由PCI-E3.0 4×通道链接至PCH南桥,共享DMI3.0总线。
