小白攒机大法:2018电源基础选购扫盲

　　四．电源内部结构

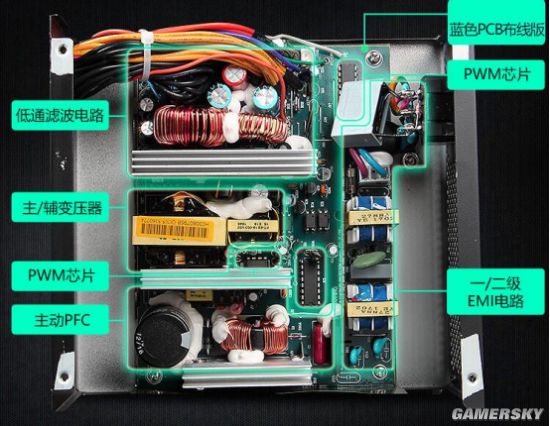

　　介绍到这里，想必大家对电源有了一个初步的了解，上面三点已经足以帮助各位选择一款合适自己的电源，但若要从根本上判断一款电源的质量，咱们还得深入电源的内部构造，看看组成电源的那些元件是好是坏。下图是长城某款电源的内部结构图，重要的部分在图中均以文字标识出来，除此之外，电源内部还有电容、散热片等部件，我们也都会在下文讲到。

　　1.PFC

　　PFC英文全称为Power Factor Correction，翻译是功率因数校正。功率因数实为前文在“80PLUS认证”部分提到的能效比，可以用来衡量电能被有效利用的程度。电源中的PFC是指功率校正电路，因为开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。目前PFC电路主要分为主动式FPC和被动式FPC。

　　主动式PFC电路是一种比较复杂的Boost斩波电路，电流进入电源先经过整流后就直接送往主动PFC进行升压，同时借助PFC电路进行初次滤波。主动式PFC对电源的功率因数提升效果很明显，往往能让功率因数达到98%甚至99%。

　　而被动式PFC构造就相对简单，实际上就是串联在整流电路与滤波电容之间的一个大铁芯电感，利用电感电流不能突变的原理来改善输入交流电流的波形从而提高功率因数。相比于主动PFC，它只能将功率因数提升到80%左右。

　　被动式PFC因为电路简单成本更低而让电源拥有更为低廉的价格，在选购时如果预算充足还是多根据80PLUS认证等级选择拥有主动式PFC电路的电源。

　　2.一二级滤波（EMI电路）

　　了解EMI电路就要先从EMI说起，EMI全称Electromagnetic  Interference，意为电磁干扰。这种电磁干扰通常伴随电压电流的作用而产生，可以以电路为传播介质，对电子设备等产生不良影响。

　　而滤波电路就如同电流的净化器，负责过滤外部输入电流里存在的电磁干扰，包括高频杂波和干扰信号，然后将较为纯净的电流送往下一个部件，同时也负责屏蔽电源内部工作时产生的电磁辐射，但主要功能还是电流滤波。

　　一级滤波电路由X电容和Y电容构成，一般设计在插座周围与插座直连，其中X电容并接在零火线间，负责滤除差模干扰；而Y电容则是在火线与地线之间以及零线与地线之间并接的电容，负责滤除共模干扰。一级滤波电路并不能很好的滤除电流中的高频杂波，于是引入了二级滤波为电流稳定而服务。

　　二级滤波在拥有X、Y电容的前提下加入了共模电感和差模电感，为电源提供了更优得滤波效果。更为复杂的构造让二级滤波拥有更高的成本，但进过二级滤波电路过滤的电流已经较为纯净。

　　二级滤波的存在与否很大程度上决定了电流的稳定性，故它的存在非常重要。基本所有电源都会有一级滤波电路，但一些小电源厂商或者山寨厂商为了控制成本,往往会选则“节省”成本更为高昂的二级滤波，所以在选购时一定要注意电源里二级滤波是否存在。

　　3.变压器

　　电源里的变压器独立存在在PCB板上，多分为主变压器和辅变压器，变压器是为变压和稳压而存在，同样是电源内部非常重要的组件。判断变压器的好坏实则比较简单，由于变压器的做工早已成熟，在质量方面一般不会有什么问题，主要看主变压器的规格即可，一款额定功率在500W的电源主变压器的规格不能小于35mm，那么这款电源的变压部分就没什么问题。

　　4.散热

　　电源现在基本上使用的都是散热片+风扇的散热方式，散热片负责将电源内部部件的热量导出，而风扇则将散热片上的热量带出电源机箱以完成散热。需要注意的是，散热片需要一定的厚度才能保证散热的效果，功率在500W的电源散热片至少要达到3mm的厚度，否则不只是散热不好甚至有可能涉及到电源功率虚标等问题。而在电源风扇上轴承直接决定了散热效果以及风扇噪音，目前市场上较为多见的风扇轴承有滚珠轴承、液压轴承、油封轴承等，其中液压轴承效果较好使用也比较广泛。这两点在选购时同样需要注意。
