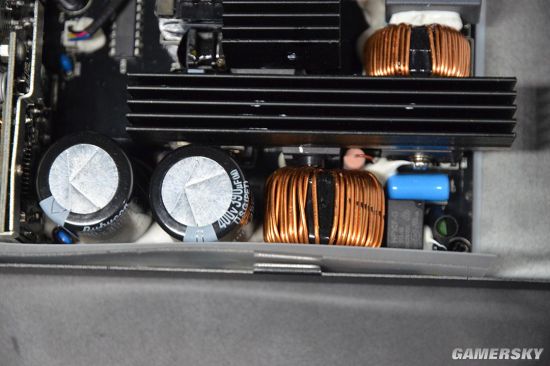

电源采用主动FPC设计。当电流进入电源,先经过整流后就直接送往主动PFC进行升压,同时借助PFC电路进行初次滤波。主动FPC作为构造比较复杂的Boost斩波电路,配合长城全日系红宝石、富士通高质量固态电容,在电源的功率因数上会有质的提升。

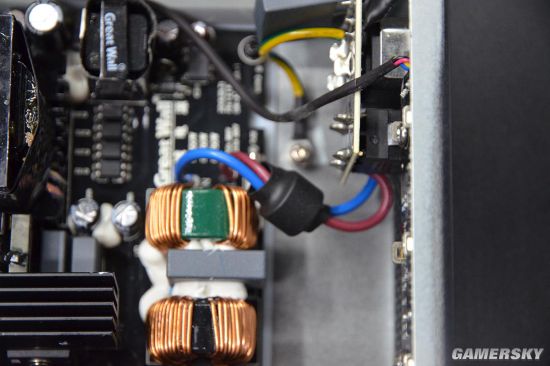

电源拥有完整的一、二级滤波电路(EMI电路),一级滤波电路由X电容和Y电容构成,负责滤除差模干扰和滤除共模干扰。但一级滤波电路并不能很好的滤除电流中的高频杂波,于是引入拥有共模电感和差模电感的二级滤波电路。
电流经过二级滤波电路的过滤已经较为纯净,在进一步过滤掉杂波和干扰的同时,滤波电路也避免了电源中产生的电磁辐射向外泄漏,保证使用环境的纯净和安全。
LLC谐振电路包含有一个谐振电感与谐振电容,其最大的特点就是能用较低的成本做到很高的转换效率,让电源的能效转换比能够进一步的提升。而在印有“Great Wall”字样的为电源主变压器。

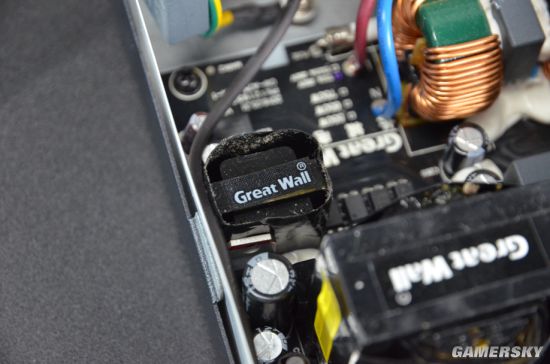

电源副变压器同样标明品牌LOGO,主副双变压器超规格标准设计更大程度上为电源电压稳定性提供保证。
