供电与接口细节
影驰初入主板行业,但进步迅速,各方面设计都趋于成熟,从供电、接口等细节上可见一斑。

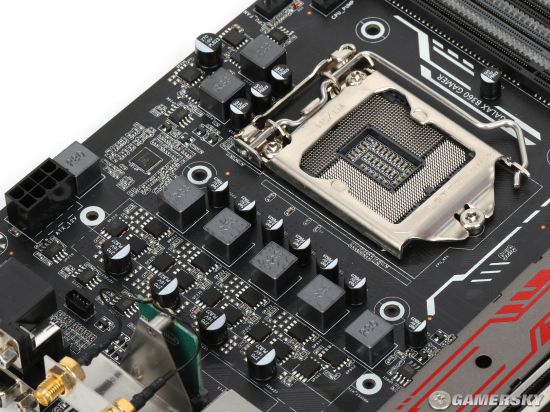

在Skylake系统里,6相供电通常实质为4+1+1相,其中4相负责CPU供电,1相负责核芯显卡,1相负责I/O控制器。负责CPU的4相每相配备了一上两下三颗LF-PAK MOSFET,也就是俗称的八爪鱼功率IC。这种高整合度MOSFET具有低阻抗,低发热的特性,大量应用于高端主板、显卡之中,多年前已形成成熟的应用体系。八爪鱼曾经是DC脉宽调制电路中的奢侈零件,现随着技术成熟,产能扩大,成本不断下降,性价比颇高。
两个M.2插槽上都预设了散热片,缓解SSD或傲腾内存的发热问题

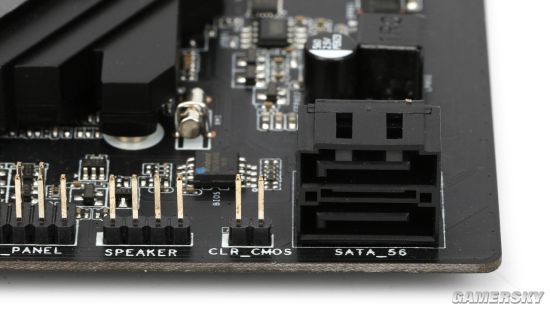

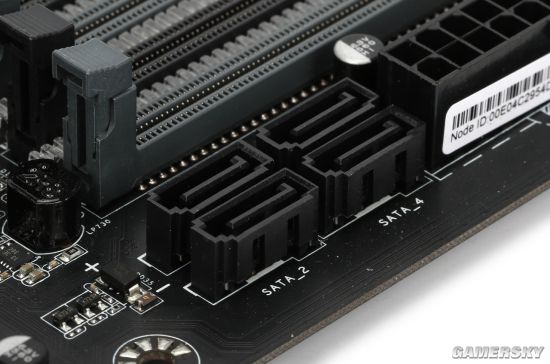

不过这四个SATA3的L形防呆设计朝内,难以使用直角SATA线插头,在这个细之又细的人性化设计上影驰还是稍欠火候,不过饭总得一口一口吃,慢慢来吧。
提供用于键鼠的两个USB2.0,PS2键鼠通用,显示输出部分给出的VGA和DVI充分照顾了老显示器用户。原先缺席的USB3.1和Type-C这次也在它该有的位置早早待命,7声道板载声卡为打造环绕影音提供了便利。
