显卡PCB细节:

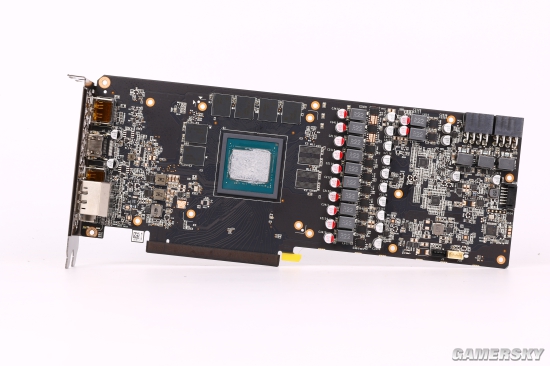

拆下散热板即可看到整体PCB的细节。

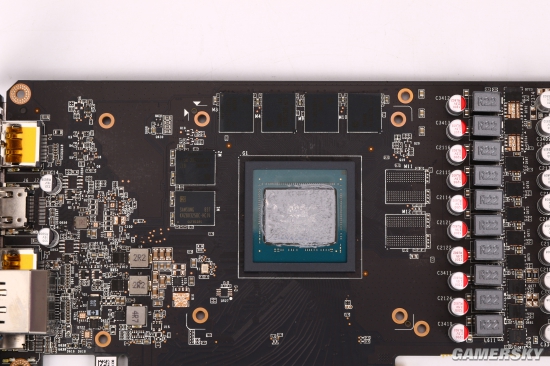

显卡分为2部分,左侧是标准的信号输出、显存及核心模块。
右侧则是供电及控制区域。
采用图灵架构的TU106核心,其核心型号为TU106-200A-KA-A1。与之相比,RTX 2070的核心则是TU106-400A-A1,也就是说与RTX 2070都采用了TU104核心。

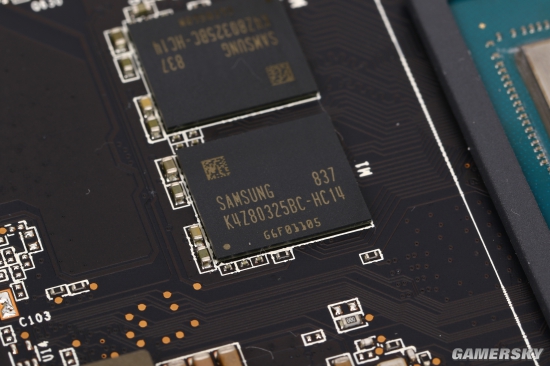

来自三星的K4Z80325BC GDDR6显存颗粒,共计6颗构成了6GB的显存容量和192bit的显存位宽。

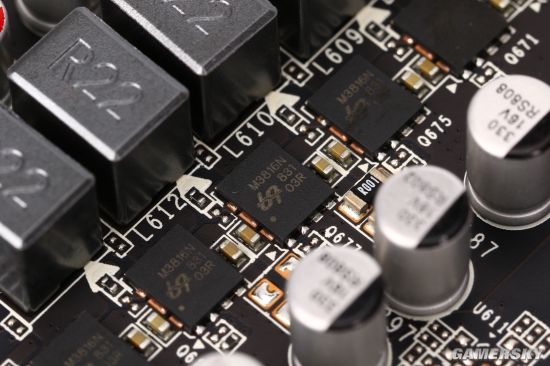

这款显卡的核心供电为4相8回路,电流承载力相当于原生8相。显存供电由另一个4相PWM主控支持,其中两相负责显存,另两相作为核心供电加强。索泰在发烧友中素有堆料王的诨号,GeForce 20系列中这个纲领得以贯彻,供电规模铺天盖地,远超过60这个级别显卡的需求了。当然假如你了解至尊Plus OC的历史,这一切都不奇怪。
