PCB布局与设计:

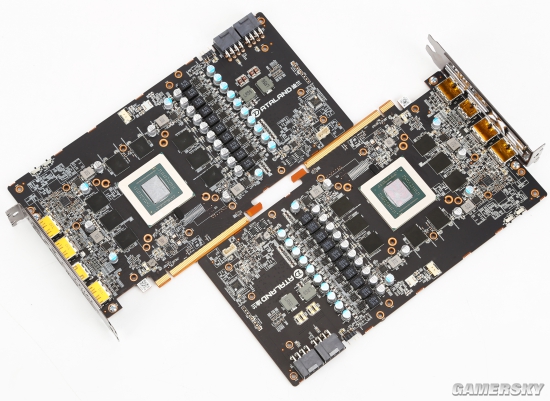

左迪兰RX 5700 XT 8G X战神 右迪兰RX 5700 8G X战神
两块显卡不仅在外观,在内部的PCB布局上也几乎是完全一样的设计,仅有少数电子元器件有所改变,但不仔细看几乎很难辨别。
左迪兰RX 5700 XT 8G X战神 右迪兰RX 5700 8G X战神

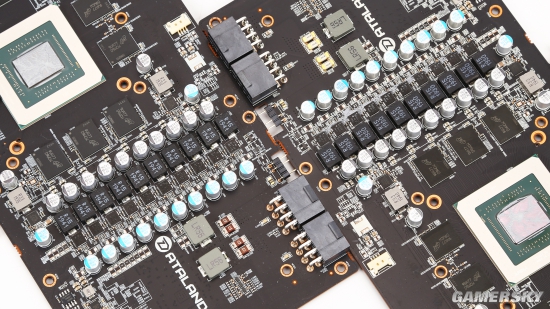

在供电方面,2块显卡均采用了10+1相的供电,10相给GPU,1相给显存。
左迪兰RX 5700 XT 8G X战神 右迪兰RX 5700 8G X战神
显存则是美光的D9W系列,共计8颗组成了8GB GDDR6的显存容量和256bit的位宽以及448GB/s的显存带宽。
值得一提的是,与NVIDIA的RTX 20系列一样,该显存频率为1750MHz,等效速率14Gbps。
左迪兰RX 5700 XT 8G X战神 右迪兰RX 5700 8G X战神

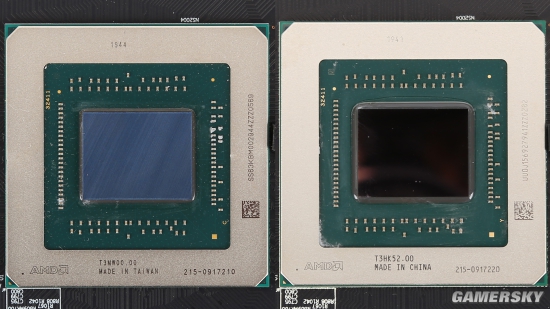

最后,同为RDNA架构的2颗GPU核心。

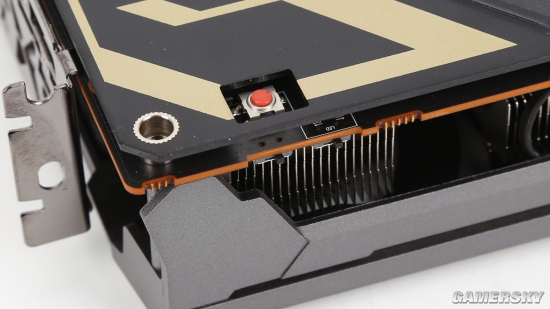

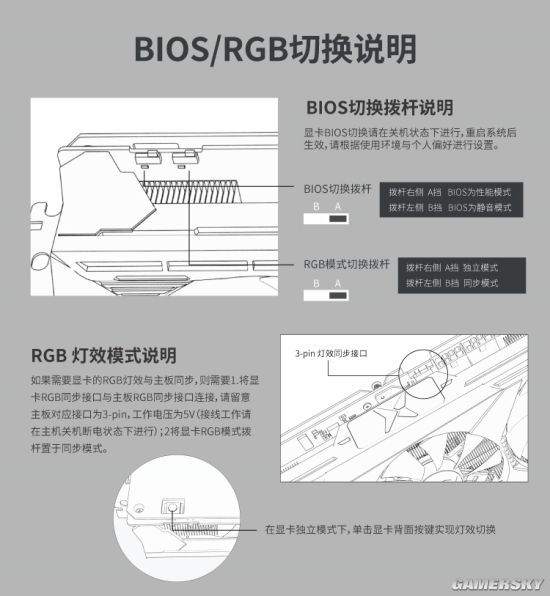

当然,除了之前介绍的频率切换控制拨杆之外,远离输出端还有一个拨杆控制器(指上图右边的拨杆控制器),是显卡的RGB灯光控制功能,默认为单独灯光模式,向离近GPU方向拨动则开启灯光控制模式。
注:该显卡支持5V RGB灯光同步模式,但需要显卡5V RGB接口与主板相应的接口进行连接。
