拆解
迪兰RX 5600XT6GX战神的PCB长度为23cm,相比显卡外观和背板的长度,短了很多,各元件整整齐齐的排列在PCB上。

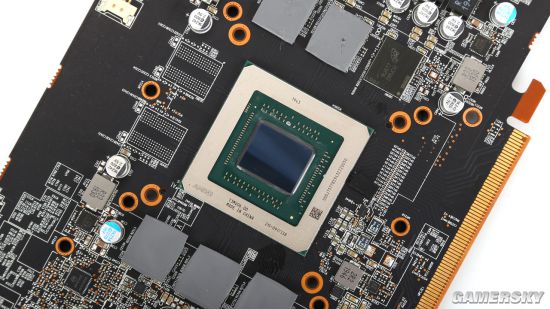

迪兰RX 5600XT6GX战神显卡采用的是7nm工艺Navi10核心,根据GPU-Z显示,这颗核心的面积为251mm²,拥有2304个流处理器单元。

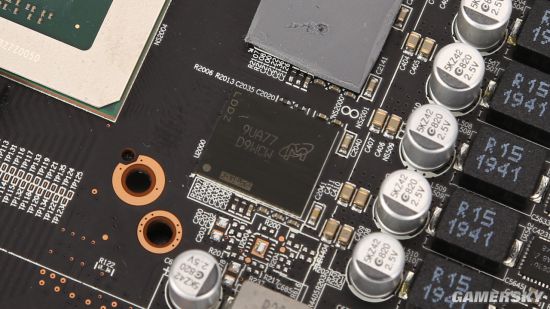

来自镁光的9UA77D9WCW GDDR6显存颗粒,单颗容量为1GB,一共拥有6颗。
供电方面,迪兰RX 5600XT6GX战神采用了10+1相设计,为显卡超频工作提供了充足而稳定的供电。

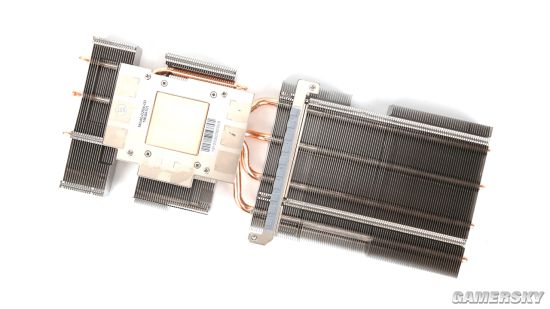

迪兰RX 5600XT6GX战神采用了三段式密集散热鳍片设计,利用4根6mm直径的纯铜热管将其连接起来,搭配镶铜散热底座,能够将GPU核心的工作热量迅速传递到散热鳍片的各部分,在三个散热风扇的帮助下实现高效散热。
供电和显存颗粒部分,则是利用导热垫和固定在散热鳍片上的金属框架直接接触,增强了供电和显存部分的散热效能,确保显卡的全方位"冷静"。
