技嘉B460M AORUS PRO简介
因为是第一次使用B460芯片组测试,按例在测试之前,我们要详细介绍用到的主板平台。尝关注PC硬件的玩家一定对技嘉的AORUS系列产品不陌生了,因其犀利的鹰击状商标元素设计而喜得"雕牌"的诨号,据高低定位不同,现又以"大雕"和"小雕"分而称之。
本次评测使用的就是属于"小雕"集团的B460M AORUS PRO,也是目前技嘉B460芯片组定位排第二的产品,仅次于自带无线网卡的B460 AORUS PRO AC。

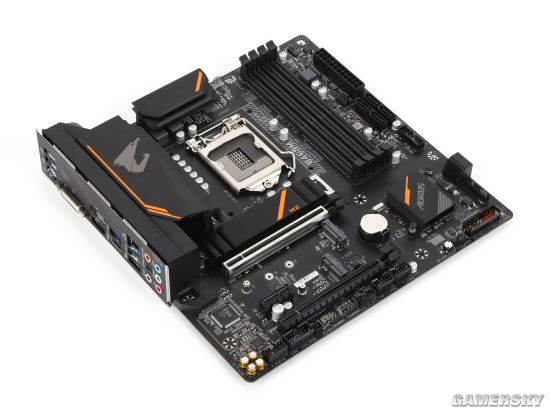

技嘉B460M AORUS PRO采用M-ATX板型设计,适用于标准机箱和紧凑型机箱
黑色打底,橙色点缀是技嘉AORUS系列板卡的主体风格之一,供电散热片与SSD散热片环绕于CPU插槽四周,给人一种"性能密集感"。
覆盖于MOSFET上的两块供电散热片外形尺寸有明显差异,负责CPU核心供电部分的散热片呈株式结构延展出很大的一块,面向CPU的一面遍布沟槽,可借助塔式风冷的气流有效带走热量。资深硬件玩家可以轻易Get到设计者的思路,这不是仅仅从美观角度出发。
CPU插槽中央的耦合电容有助于在重负载下保持CPU输入电压高频纹波的稳定,这部分用料是否充足与滤波效果息息相关。世上没有完美的产品,但技嘉从来不会在用料上让人失望,一颗不缺布满中央的陶瓷电容已说明了问题。

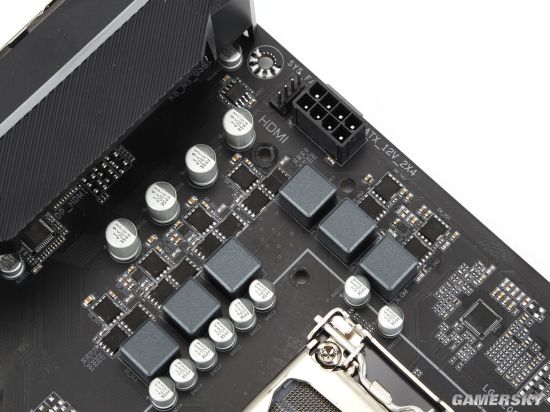

技嘉B460M AORUS PRO的CPU供电采用4+2相设计,采用LF-PAK"八爪鱼"功率IC。功率负载较大的核心供电部分每相配上单桥下双桥,而功率较低的核显供电两相上下均为单桥。6路均为原生相位输出,无并联和倍相。这是一套典型的B系列主板供电配置方案,理论上哪大约能承受240W的功率,性能和成本比较平衡。高压和低压滤波电容为PFCAP(原富士通)提供,质量有所保证。
CPU供电PWM主控为Intersil的95866C,原生6相位,可4+2分控
