测试使用主板外观及供电介绍:
本次测试使用的主板为技嘉的Z490 AORUS MASTER,又叫超级雕,是定位属于次旗舰的主板,目前在京东商城的售价为3298元。

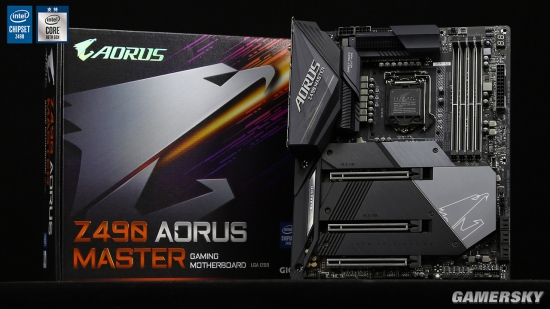

包装附件一览,作为一款高端主板,Intel Z490芯片组支持的2.5G网卡和Wi-Fi6必然也是安排上了。

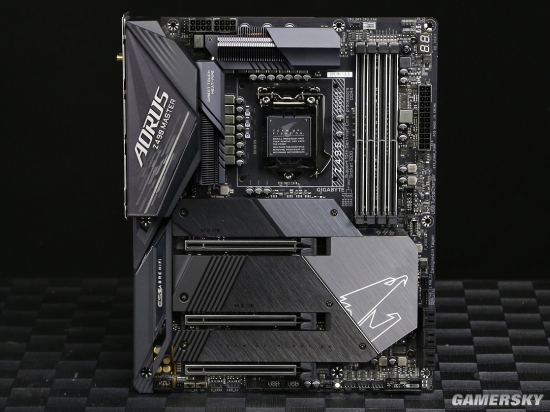

该主板为ATX架构,非常标准的4根DDR4内存插槽、3根PCI-E X16显卡插槽以及3个M.2固态硬盘的设计。

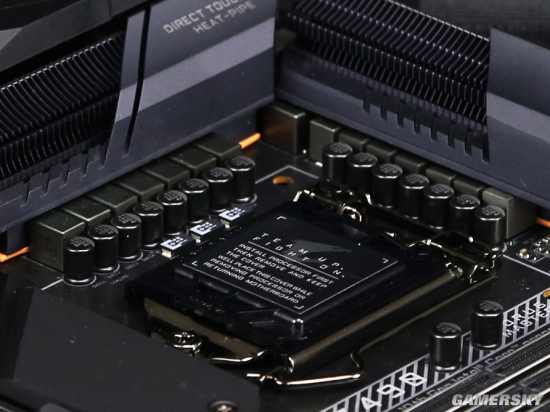

在供电方面,技嘉采用了真14+1相供电设计组成,其中14相给CPU,1相给SOC。
且在DrMos散热方面,技嘉采用了散热鳍片+热管直触式的散热设计,不过热管和DrMos之间有一层硅脂用于导热,并非真正的直接接触。
14相中,每相供电为一颗DrMos搭配一颗电感的组合,然后经由11颗钽电容进行电动态响应的改善(供电部分钽电容为正面3颗背面3颗,CPU背面另有5颗,合计11颗),CPU的14相供电DrMos为ISL99390,最大支持90A的电流。PWM控制芯片为ISL69269,由于该芯片最大只支持7相供电,所以在每两相背面有一个倍相芯片,达成共计14相供电。
SOC的DrMos则是SIC651A(可提供50A的输出),同样1 DrMos+1电感的设计。
