技嘉B550迷你ITX主板评测：扛超频功耗不输大板

技嘉B550 ITX主板供电及散热设计：

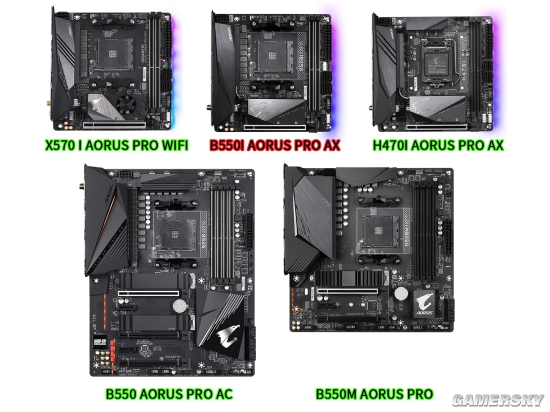

在介绍主板之前先给大家科普下技嘉的AORUS PRO系列主板，AORUS PRO多数主板的名称是“小雕PRO”，其定位在AORUS ELITE“小雕”之上，但是略微逊色于AORUS ULTRA“超凡雕”的定位，目前AORUS PRO系列ITX主板有X570、本次的主角B550以及H470三种芯片组（过去的芯片组不提，Z490I是AORUS ULTRA）。同时B550系列芯片组的AORUS PRO则是有3款，分别是ATX板型的B550 AORUS PRO AC（以及无AC也就是不带无线网卡的版本）、M-ATX板型的B550M AORUS PRO还有ITX板型也就是本次主角的B550I AORUS PRO AX。

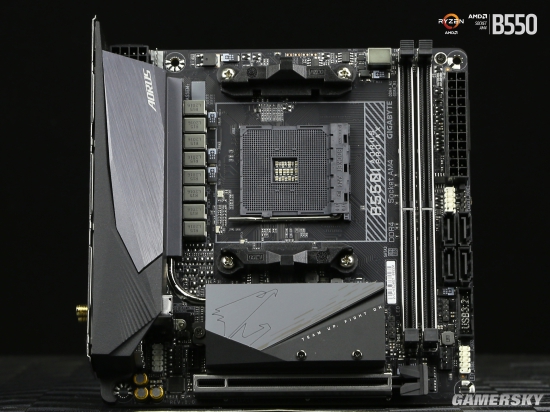

前边说过，ITX板型的尺寸都是17*17，所以这是一块正方形的主板，该主板采用了AMD的B550系列芯片组，和X570相比发热量降低了许多（所以不需要主动散热风扇）主板，相对来说价格也便宜了许多。但是，B550仍保留了对PCIe 4.0显卡以及M.2通道的支持，因此选择B550是比X570要吃香的。

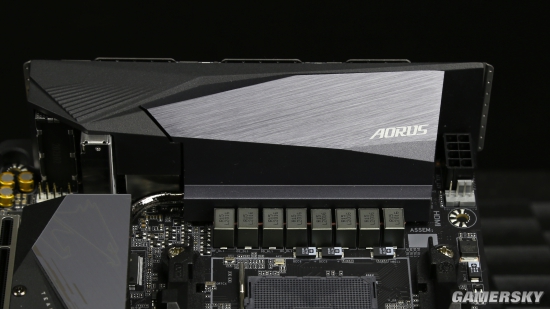

B550迷你雕采用的是铝块加热管的散热方式，DrMos与芯片组及一个固态硬盘进行统一散热，两个散热铝块中间有一根热管进行连接，负责导热。为被动式散热。

其CPU供电接口为4+4Pin（8Pin）。

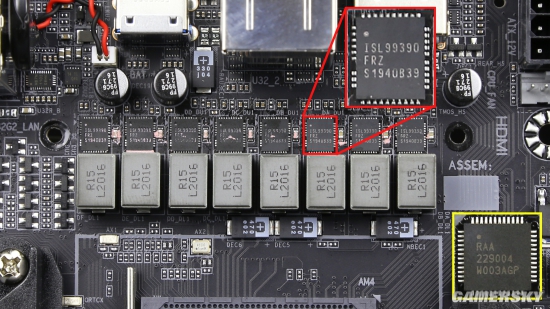

在CPU供电方面，这块主板采用了6+2相直出数字供电设计，其中6相核心供电，2相SoC。每相均采用了一个可以支持90A电流的ISL99390 DrMos，而PWM控制芯片则是RAA的229004。
