蓝宝石RX 5600 XT白金版PRO拆解：

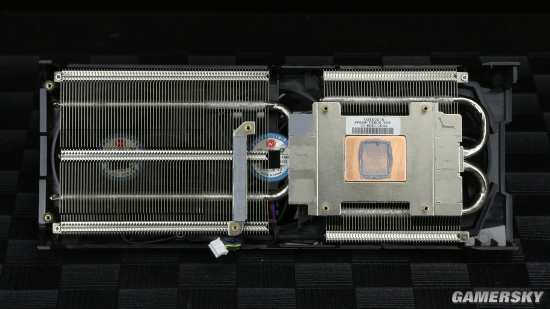

白金版PRO采用了2热管设计，根热管横向贯穿GPU主散热鳍片区域以及右边的辅助散热区域。横向贯穿的好处就是可以大幅度增加热管与散热鳍片的接触面积，以提高显卡的散热效果。

为了保证最右边（第三个）风扇的透气效果，所以白金版PRO在PCB尺寸上做了缩减，整个PCB的尺寸为170mm长以及116mm高（从金手指底部到顶部）。

该显卡为4+1相供电设计GPU供电为4相，显存供电则是1相，每相采用了一个SIC632A的DrMos，最大通过电流为50A，PWM控制芯片则是IR35217。

显存为美光的D9WCW，GPU芯片左边3颗右边3颗，共计6颗构成了192bit的显存位宽以及6GB GDDR6的显存容量。

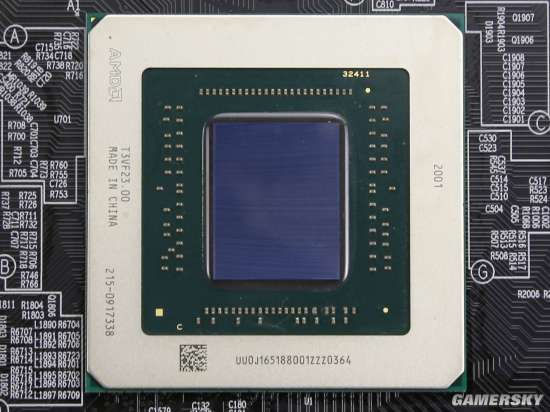

7nm工艺的Navi 10核心，晶体管数目为103亿，流处理器数量为2304个，ROPs单元数量则是64个，纹理单元数量为144个。

蓝宝石RX 5600 XT白金版PRO显卡GPU-Z

最后，GPU-Z截图，该显卡基础核心频率为1560MHz，Boost频率则是1620MHz，显存频率为1750MHz，等效14Gbps。
