能文能武 静音与性能双模式技嘉RTX 3090魔鹰评测

技嘉RTX 3090魔鹰显卡拆解：

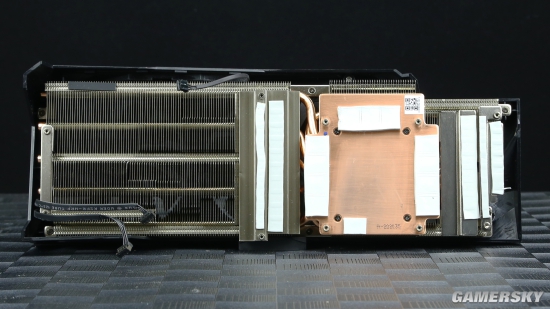

散热器与技嘉的RTX 3080魔龙完全相同，仍旧是一体式的纯铜散热底座，左右两块密集的散热鳍片区域以及标准的7热管设计。

7根热管从一体式GPU底座出来，其中2根呈现U字形弯再弯回去，在GPU散热鳍片区域达成了7+2等效9热管的设计。

另外5根则延伸到显卡的右侧（上图的左边部分），除了为显卡提供散热之外，还能直接吹透显卡，辅助机箱的内部风道。

技嘉RTX 3090魔鹰的PCB仍然是和背板固定在一起的，且采用了小巧，紧凑型的PCB设计，然后通过一个转接模块转接成普通的双8Pin辅助供电接口。

与技嘉RTX 3080魔鹰不同，RTX 3090由于背面也不满了显存颗粒，所以其金属背板上边的导热硅胶垫数量和覆盖面积也明显增多了，除了照顾显存之外还对GPU右侧上方供电区域的背面做了一个大的导热硅胶垫，用来辅助此处的散热。

技嘉RTX 3090魔鹰的PCB供电接口仍然是扁平的双8Pin设计，需要转接成标准的双6+2Pin接口才能接电源使用。

技嘉RTX 3090魔鹰的PCB，其尺寸为235mm（长）*110mm（高，含金手指部分）。

该显卡的供电应为16+3相设计。核心供电为16相，由2颗uPI uP9512R PWM芯片控制，显存供电为3相，由1颗uPI uP9511R PWM控制。待机电源为1相。ARGB灯光控制器则是Holtek的HT32F52342。

该显卡采用了镁光的D8BGX显存颗粒，GPU（正反面）左右各4颗，顶部3颗底部1颗共计12*2（正反面）构成了384bit的位宽以及24GB GDDR6X的显存容量。

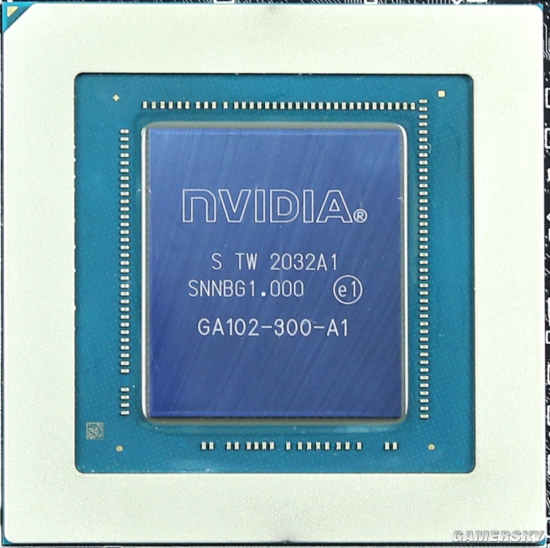

技嘉RTX 3090魔鹰显卡的GA102-300GPU图
