RX5700XT白金版PRO OC拆解:
蓝宝石RX 5700 XT超白金PRO OC的散热系统采用了4热管+纯铜一体式底座的设计,在GPU附近的4根热管,其中3根做了180度弯曲再次穿过GPU上方的散热鳍片区域,达到了4+3等效7热管的效果。3根热管的另一端及另外1根热管则一起延伸至显卡右侧的散热鳍片区域。

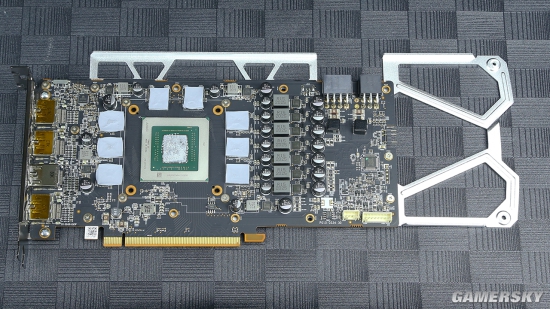

拆掉散热器后可以发现该卡的金属背板其实已经尽可能能的做了大开口设计,在保持坚固性的同时尽量减轻自身的重量以及不影响通风散热效果。

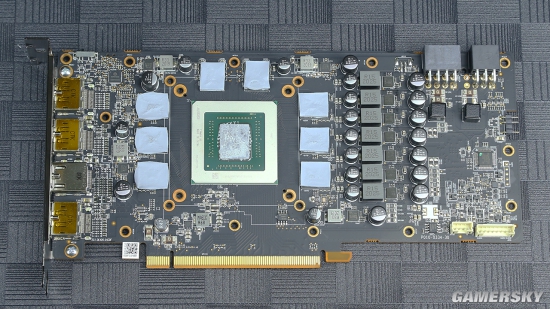

该显卡PCB尺寸为229mm(长)*111mm(高,含金手指部分)。

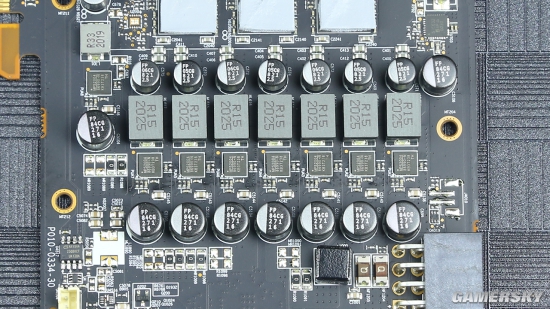

显卡采用了6+1相的供电设计,其中核心6相,显存1相,DrMos是MPS的MP86990-N,PWM控制芯片同样是来自MPS的MP2855,而RGB控制器则是NUVOTON的NUC029LAN。

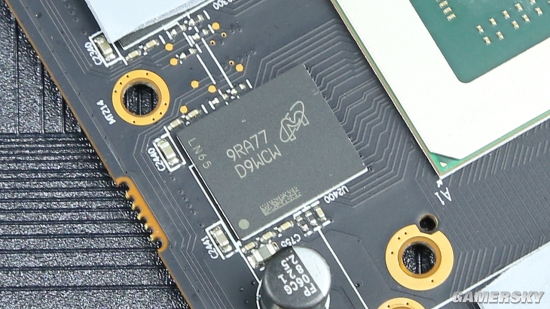

显存为美光的D9WCW,共计8颗组成了256bit的位宽和8GB GDDR6的显存容量。
RX 5700 XT超白金PRO OC版显卡的Navi 10核心
