七彩虹iGame RTX 3070 Ultra OC拆解:

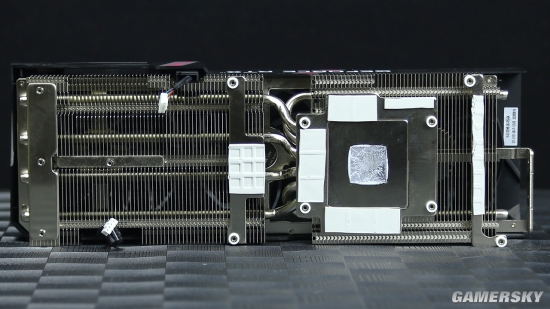

为了保证显卡的散热器效果,七彩虹iGame RTX 3070 Ultra OC采用了6热管加纯铜一体式散热底座的方案。6根热管出来后其中2根热管进行了180度回弯,达到了6+2等效8热管的效果。另外4根热管继续眼神至右侧(上图左侧)的散热鳍片区域,让热量可以通过密集的散热鳍片进行散发。
同时,除了GPU芯片处采用导热硅脂之外,显存及MOSFET部分也增加了导热硅胶垫,以便热量可以更好的传递到均热板上。
此外背板在PCB主供电部分的背面也增加了导热硅胶垫,使背板能够起到辅助散热的作用。
在PCB方面,iGame RTX 3070 Ultra OC使用的是大尺寸镀银PCB设计,在电子元件与PCB电路的接触中采用了镀银处理,能够进一步加强整体的散热效果和减少电损耗。
超大的PCB让显卡的受风面积得到了增加,能够进一步提升显卡的散热效果。
该PCB尺寸为266mm长*110mm高。
该显卡的GPU核心供电为8相10回路设计,由一个uPI的UP9512R进行控制。其DrMos的批次为BLN0(这应该是批次编号),具体型号参数无法查找。显存供电则是由uPI的UP9509S控制,MOSFET为2上1下,上桥为大中的SM4373,下桥同样是来自大中的SM4364A。
显卡采用了三星的GDDR6显存,共计8颗组成了8GB的容量以及256bit的位宽。
七彩虹iGame RTX 3070 Ultra OC使用的GA104-300-A1显示核心
