拆解(二)

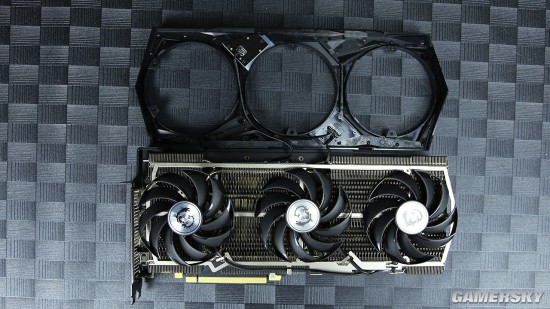

散热风扇拆解,风扇直接固定在了散热鳍片之上,这要比固定在整流罩的松散结构稳固得多
微星魔龙RTX 3070采用6热管散热器,方形核心热管穿插于散热鳍片,与GPU紧密贴合,同时配合气流导向技术,通过导流板引导,使气流在通过鳍片时减少谐波,并达到降低噪音并增强散热的效果。
这里有一个小问题,显卡核心供电上方的导热垫设计不是十分科学,在MOSFET散热片上贴导热垫再直接压到散热鳍片上,接触面利用率太低,且导热介质变化过多,反而可能影响散热效果。试想如果将这层导热垫拿掉,让风透过鳍片直接吹到MOS散热片上会更好。
不过若以整体的角度观察可以看出,微星这么设计的目的是想用导热垫起到支撑作用,散热或许是次要的。避免PCB元件与鳍片接触,维持那个位置的空隙仅靠热管的刚性是不牢靠的,人在手持显卡插拔用力时可能造成形变。从这个角度出发,笔者认为只保留电感上的硅胶垫,或在其它位置添加海绵块就可以了,挡住MOSFET散热片的受风面手法是有些粗糙。
显卡的背板,显存与供电等处均有导热垫覆盖,可有助于起到实质性的散热作用,而不是阻碍散热。
