黑白双煞 颜色随便搭 iGame RTX 3060Ti显卡测试

拆解

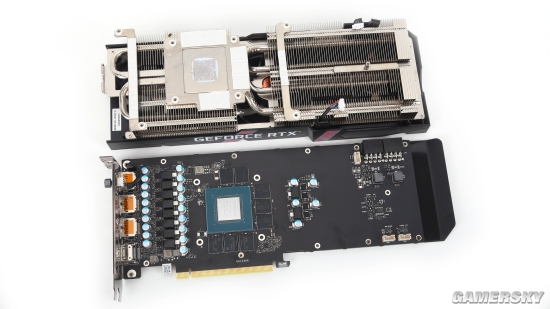

iGame GeForce RTX 3060Ti Ultra(W)OC显卡拆解

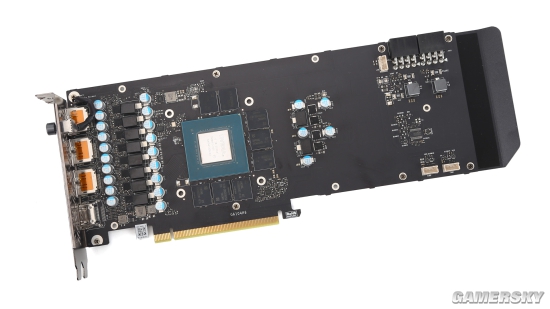

公版RTX 3060Ti显卡采用了短PCB设计，说明RTX 3060Ti显卡的电气元件布局需求不紧张，而iGame GeForce RTX 3060Ti Ultra(W)OC显卡采用了标准的26.7cm长度PCB，让电气元件布局更加宽松，即便是采用了超规格的PCB设计方案，PCB上还是空闲了不少地方。

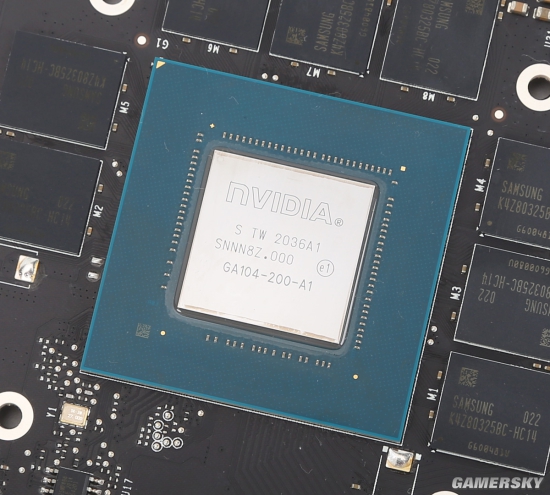

iGame GeForce RTX 3060Ti Ultra(W)OC采用的是GA104-200-A1核心，三星8nm工艺制程，拥有4864个CUDA单元，默认核心频率为1410/1665MHz。

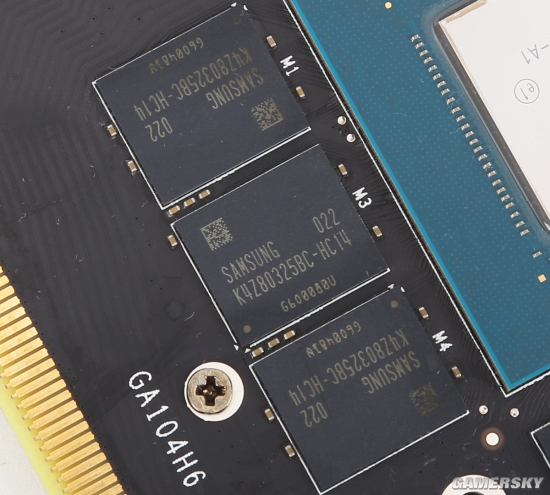

在GPU核心周围环绕着8颗三星的GDDR6显存，单颗容量为1GB，总容量为8GB，显存位宽256bit，等效频率1.4Gbps。

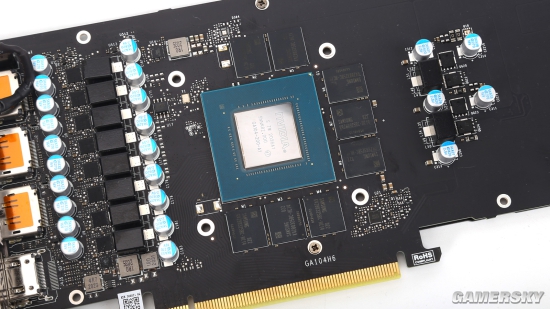

iGame GeForce RTX 3060Ti Ultra(W)OC采用了10相供电设计，其中8相为GPU核心供电，2相为显存独立供电，确保显卡在超频之后依然能够获得充足的供电。

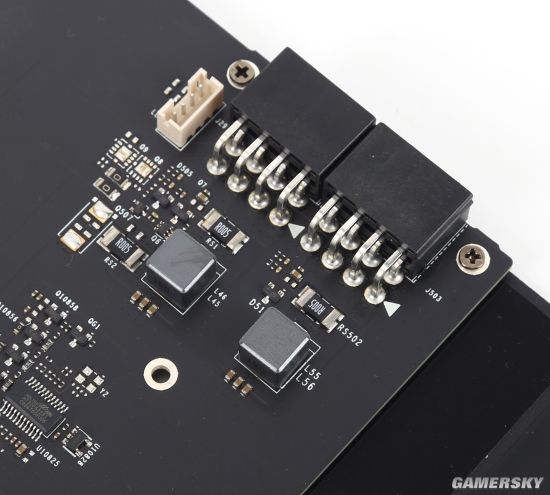

每个8pin外接供电接口都配有一个滤波器，能够让外接供电更稳定，以确保显卡的稳定运行。

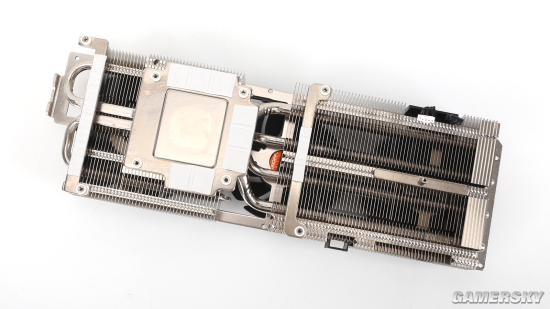

iGame GeForce RTX 3060Ti Ultra(W)OC显卡采用了分段式散热鳍片设计，利用2根8mm和2根6mm直径镀镍热管贯穿相连，配合大面积的散热底座，能够将GPU核心的工作热量迅速传递到散热鳍片的各个角落，实现快速散热降温的效果。

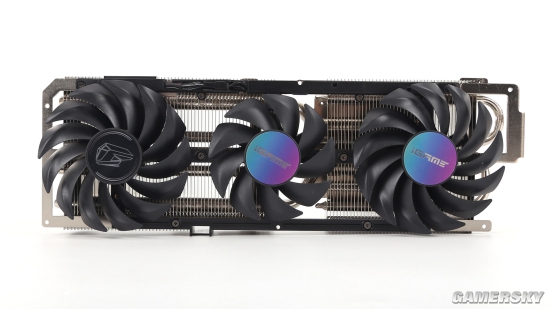

散热风扇通过支架直接安装在散热鳍片上，这样设计可以减少风扇的晃动，让气流更有效的通过散热鳍片，以带走被传递到鳍片上的热量，同时提高静音和散热效果。
