CPU供电系统:

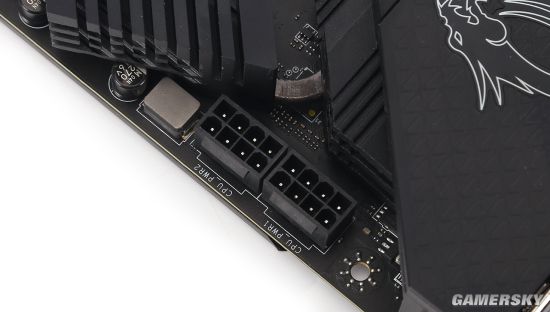

为了应对11代酷睿i9-11900K的功耗需求,微星Z590 ACE主板采用了双8PIN的供电接口

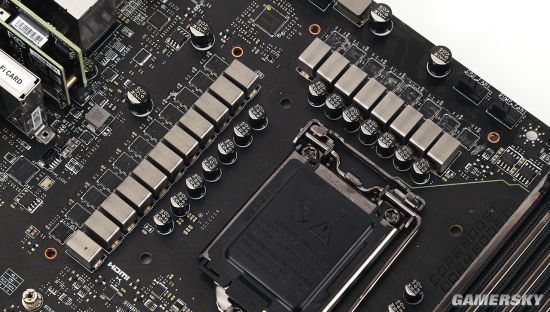

微星Z590 ACE主板的CPU供电部分采用了16+2+1相架构
ISL69269IRZ是来自瑞萨的一款PWM脉宽调制芯片,3个控制端口,共原生12相。其中两个端口的8相用于CPU核心供电,剩下端口4相中的3相分别用于核芯显卡供电(2相)与MC(1相)供电。CPU供电的原生8相又通过ISL的Doubler倍相成16路,形成16+2+1的架构
等效16相供电,每相配一个整合上下桥DrMOS,热损耗小,温度低

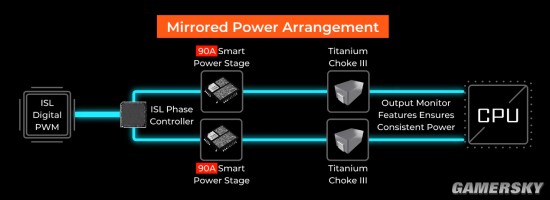

负责核心的每相通过瑞萨自家的ISL Phase Controller倍成2相

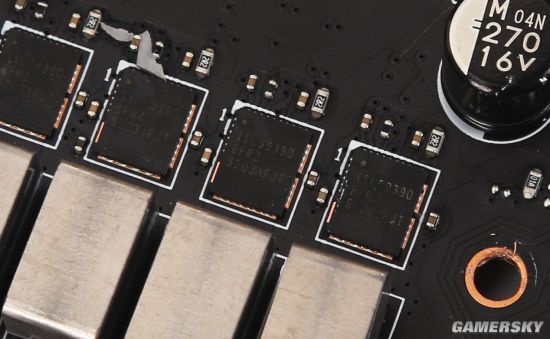

供电MosFET的采用的是ISL99390,单颗可承受90A的电流,非常的强悍。
