Z590刀锋外观及供电:
MPG Z590 GAMING EDGE WiFi(下简称Z590刀锋)主板为ATX规格,其尺寸为305*244mm。
在前置USB接口方面,该主板支持1个前置USB 3.2 Gen2 Type-C接口以及1个USB 3.2 Gen1接口。在灯光接口方面,该主板支持2个5V RGB及2个12V RGB灯光控制接口。

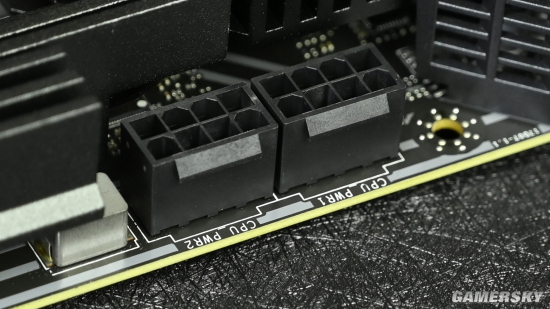

在供电输入方面,Z590刀锋做了加强,其CPU外接辅助供电为双8Pin接口设计(Z490刀锋为8+4Pin)。

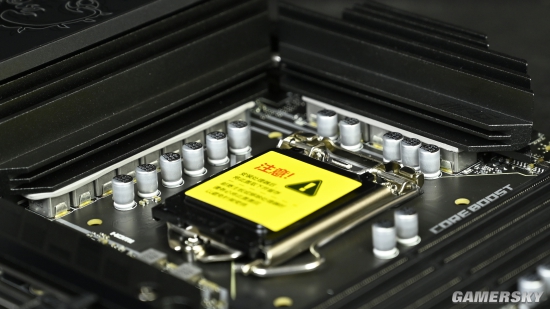

同样的,Z590刀锋主板的CPU供电散热模块也做了提升,模块加大,两边模块中间增加了一根热管,提升模块之间的导热效率(Z490刀锋为独立的2个散热模块)。
Z590刀锋的供电为ISL69269 PWM芯片(红色)控制的14+1+1三路设计,其中CPU核心供电采用了DUET RAIL达到了7相14回路,其核显供电为1相,其中核心供电(黄色)和核显供电(绿色)均采用了RAA的22075R0 DrMos,其最大电流可达75A。外围供电(绿色)则是1相,封装编号为BKU0,来自OMEGA的AOZ5312UQI DrMos,最大电流可达60A。

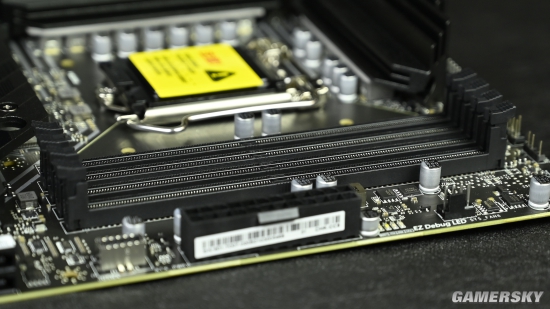

主板有4根内存插槽,支持双通道模式,最高可达DDR4-5333(OC) MHz。
