PCI-E、M.2插槽及其它:

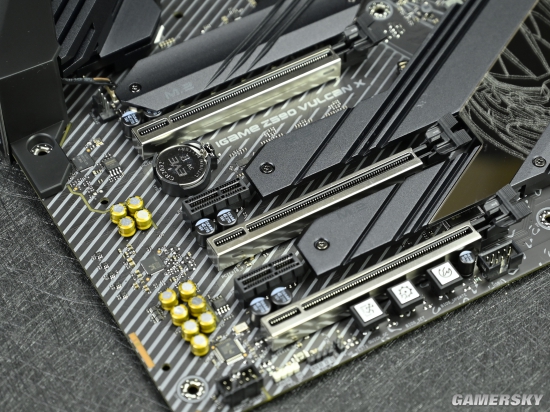

该主板配备了3根PCI-E X16显卡插槽,每个插槽均配有金属屏蔽罩,能够在加强坚固度的同时提升抗干扰能力。
其中最上边的插槽根据CPU最大可支持PCIe Gen4协议以及X16速率。中间的与第一根共享X8速率。最下边的插槽则是由芯片组提供,最大可支持PCIe Gen3协议以及X4速率。
主板配有3个M.2固态硬盘插槽,均配备了打在导热硅脂垫的散热护甲,能够尽快的将固态硬盘的热量散发出去。最上边插槽根据CPU最大可支持PCIe Gen4协议以及X4速率。下边两个均有主板的芯片组提供。
在主板右上角(24Pin供电接口旁边)可以看到3个按键以及一个Debug显示屏。
红色为开机黑色为重启,显示屏默认为诊断卡作用,通过右上角的切换按钮,可进行CPU电压、内存电压等显示信息的切换。(分别为BUG代码、CPU电压、内存电压、CPU温度以及芯片组温度)
3个按键分别是自动超频按键(调整至预设值),进入BIOS界面(等同于主板的DEL)以及更新BIOS按键(用于不开机刷新BIOS功能)。

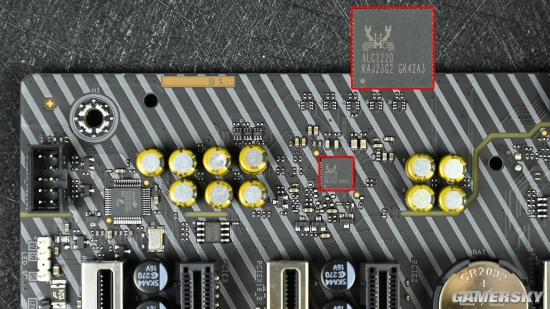

板载声卡为瑞昱的ALC1220。

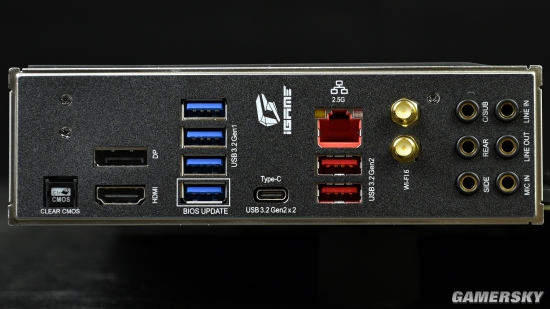

最后,I/O面板,从左到右依次是:一键清除CMOS设置按钮,1个DP及1个HDMI接口,4个USB 3.2 Gen1接口(最下边的支持不开机刷新BIOS),1个Type-C接口,1个2.5G有线网卡接口以及2个USB 3.2 Gen2接口,1组WI-FI6无线网卡天线接口,1组HD AUDIO音频接口。
